Машина для производства гофрированных баков трансформаторов

Данная машина применяется для производства гофрированных стенок (гофрированных ребер) для гофрированных баков трансформаторов.

Комбинация линии по производству гофрированных баков трансформаторов
1. Разматыватель: гидравлический разматыватель, с 2,2кВт мотором для привода, фотоэлектрический датчик для автоматического запуска и остановки, емкость 6т.
2. Гидравлическая тележка для нагрузки: емкость 6т., гидравлическое передвижение, подъем, спускание.
3. Гидравлическая система: макс. давление 30 МПа, макс. поток 100л/мин, мотор насоса15кВт, главные гидравлические элементы применяет «Parker», «Rexroth».
4. Подающий ролик: ролик, приводимый в движение гидравлическим цилиндром.
5. Позиционирующее устройство: два аппарата позиционирующих устройства, могут устанавливать положение с разной шириной: 300мм до 1300мм.
6. Толкающее устройство: толкнуть продвижение устройства предварительной опрессовки для формирования гофрированных стенок, приводимое двумя цилиндрами.
7. Устройство предварительной опрессовки: состоит из 5 цилиндров, регулируемое PLC программой.
8 . Отжимное устройство: гидравлический привод, PLC управление.
9. Устройство последующей опрессовки: с гидравлическим приводом для свертывания ребер.
10. Режущий аппарат: с гидравлическим приводом для резки формировавших ребер.
11. Выходной рольганг: гидравлический подъем и спуск.
12. PLC система управление: PLC, инвертер, сенсорный экран, устройство кодирования и DC регулятор применяет германский «Siemens», электрические элементы применяют марки «Schneider».

Технические параметры:

Ширина необработанной рулонной стали (B): 300~1300мм
Толщина стали: 1~1.5мм
Высота оребрения: 80~330мм
Отклонение между оребрениями: больше чем 45мм
Расстояние между оребрениями: 6мм
Единица оребрения: 1~4
Скорость формирования:
Длина гофрированного оребрения: обычно 300~2000мм
Складная высота кромки: ≥15мм
Общая мощность: 33kW (не включает сварки)
Общий вес: 17T (не включает сварочное оборудование)
Размеры упаковки: требуется один 40’ GP контейнер
Требующие работающие размеры: 9 x 6м

Примечание: предлагаем другие взаимосвязанные машины или оборудование для производства трансформаторов, как Линия поперечной и продольной резки кремнистой стали, обмоточная машина, машина для производства ребрения радиаторов, вакуумная сушильная машина, оборудование для фильтрации масла и т.д.

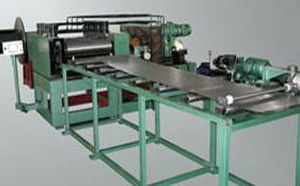

Машина для изготовления оребрения радиатора.
Данная машина состоит из накатной машины, машины для формовки, устройства для сборки и сварочного оборудования, применяется для изготовления оребрения радиатора для трансформаторов.

1. Накатная машина ширина плитки: 310(320), 480; 520, 535мм скорость прокатки: 2~6м/мин управление: PLC управление

2. машина для формовки: данная машина состоит из гидравлического пресса и штампов для резки и формовки

3. устройство для сборки: для сборки двух частей.
4. сварочное оборудование: точеная сварка, боковой шов, двухсторонняя шовная сварка.
