Линия для производства автомобильных радиаторов

Этот продукт был снят с производства и более не предлагается.

Автомобильный радиатор также называется водяным резервуаром. Чтобы производить высококачественные автомобильные резервуары, требуется следующие машины:

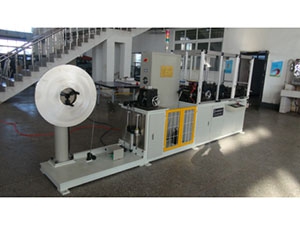

Машина для изготовления ребер радиаторов

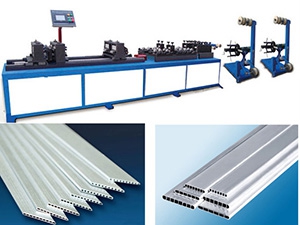

Машина для производства микроканальной пластины

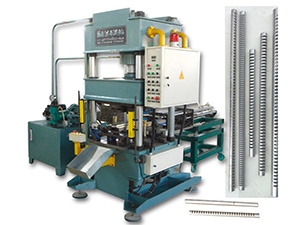

Дыропробивочная машина для коллекторов

Гидравлическая система применяет вставной клапан с большим потоком, отличается высокой скоростью и стабильной эксплуатацией. Она обладает многими функциями, такими как, управлением ПЛВ, цифровым дисплеем, а также ручной загрузкой, автоматическим пробиванием и автоматической разгрузкой. С помощью световой завесы гарантирует безопасности в эксплуатации.

Технические данные

Деталь Характеристики
Модель JLG-1 (/JLG-2)
Макс.рабочее усилие 65T (/100T)
Количество трубы может производить разом Раз (/два раза)
Подходящий материал Алюминий или медь
Подходящий диаметр трубы и толщина стенки Φ(20~50)мм x (1.0~1.5)мм
Подходящая приведенная длина трубы 200~650мм
Ширина шлицы и отклонение 1.0~3 ± 0.03 мм
Длина шлицы и отклонение 16~36 ± 0.03мм
Центровое расстояние между шлицей и отклонением 5~12 ± 0.05мм
Приозводственная скорость Около 20 с/шт
Скорость смены пресс-формы Около 30 мин
Общая мощность двигателя 11.5кВт
Габариты машины 2250 x 2080 x 2480мм
Вес машины 4T / 6T

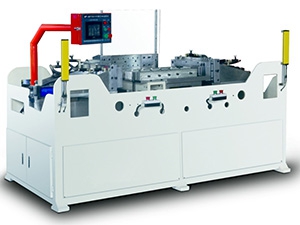

Станок для изготовления сердцевины радиатора

Данный станок для изготовления сердцевины радиатора предназначен для автоматической сборки автомобильного водяного бока. Он может выполнить автоматически нагрузку, расположение и зажим плоской трубки, а также сборку плиты коллекторы.

Особенности
- Универсальный поддон подходит для различных размеров сердцевины.
- Движение X-оси управляется шаговым двигателем.
- Автоматическая сборка плиты коллекторы.
- Изменить инструмент управления шага для получения различных шагов.
- PLC управлене + человеко-машинный интерфейс (HМI)

Технические данные

Деталь Характеристики
Подходящая длина плоской трубки 350-800мм
Макс. количество плоской трубки 60
Подходящая ширина плоской трубки 16~26мм
Подходящая толщина плоской трубки 2мм
Шаг плоской трубки 10мм
Подходящая высота ребер 8мм
Подходящая ширина ребер Так же как ширина плоской трубки
Расстояние между ребром и плитой коллекторы 10мм
Точность сердцевины Длина и высота ± 1мм
Диагональная длина ±1.5мм
Скорость нагрузки плоской трубки ≦2 шт/с
Продолжительность цикла нагрузки Около 120с
Емкость хранения плоской трубки Около 300шт
Общая мощность двигателя 4.5кВт

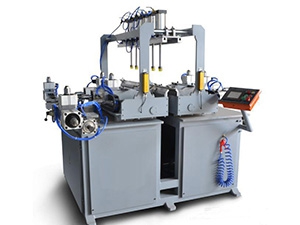

Машина для крепления бочки автоматического радиатора

Автоматическая машина для крепления бочки автомобильного радиатора предназначена для клепки пластиковых бочек в платине радиатора. Машина имеет два рабочих станции, которые работают одновременно для соединения двух сторон. Благодаря чему повышает эффективность производства. Она имеет полную автоматизацию, и подходит для многих типов водяных резервуаров.

Технические данные

Деталь Характеристики
Подходящий макс. размер сердцевины 1000 x 850мм
Подходящий макс. размер плиты коллекторов 1000 x 100мм
Подходящая макс. высота радиатора 120мм
Подходящий шаг зубьев Регулируемый, не менее10мм
Подходящее макс. количество зубьев 100
Скорость крепления 1-20 раз/мин
Общая мощность 2.5кВт, 1 фаза, AC 50Гц

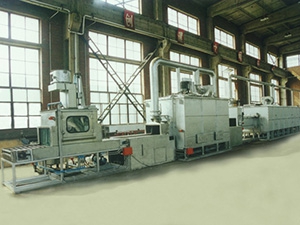

Печь для пайки алюминия

Данная паяльная печь представляется собой оборудование для пайки, использующая некорродирующим припоем при защите азота. Она широко применяется для производства алюминиевых или медных теплообменников, и подходит для пайки испарителя, конденсатора, промежуточного охладителя, водяного бака и т.д.

Технические данные

Модель Номинальная мощность Номинальная температура Подходящий размер заготовки (мм) Длина части пайки Длина целой линии
NB-450-150 242КВТ 750ºC 450 x 150 6м 28.5м
NB-450-200 242КВТ 750ºC 450 x 200 6м 28.5м
NB-600-200 303КВТ 750ºC 600 x 200 8м 29м
NB-600-300 303КВТ 750ºC 600 x 300 8м 29м
NB-800-200 515КВТ 750ºC 800 x 200 11м 37.7м
NB-800-300 515КВТ 750ºC 800 x 300 11м 37.7м
NB-1000-200 615КВТ 750ºC 1000 x 200 11м 37.7м
NB-1000-300 615КВТ 750ºC 1000 x 300 11м 37.7м
NB1100-200 655КВТ 750ºC 1100 x 200 11м 37.7м
NB-1100-350 685КВТ 750ºC 1100 x 350 11м 37.7м
NB-1200-200 715КВТ 750ºC 1200 x 200 11м 37.7м
NB-1200-350 735КВТ 750ºC 1200 x 350 11м 37.7м

Примечание: длина части пайки может заказать по требованию клиентов.
