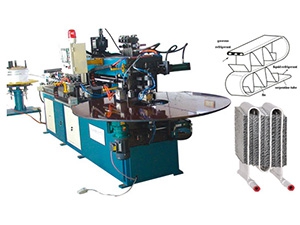

Станок для гибки микроканальных многоканальных алюминиевых змеевиков
Этот продукт был снят с производства и более не предлагается.
Данный станок специально использован для гибки микроканальных или многоканальных плоских алюминиевых труб в змеевидной форме для конденсаторов и испарителей. Станок включает в себя: устройство для размотки проволоки, устройство для выравнивания, автоматический питатель, автоматическая сварочная головка и устройство для растяжения и резки. Управление ПЛК и человеко-машинный интерфейс позволяют осуществить задавать предварительно длины подачи, радиус гибки и количество гибки в сенсорном экране. Благодаря сервомотору и шариковому винту гарантирует высокую точность возвращения на месте.
Технические данные
| Деталь | Спецификация |
| Подходящая многоканальная плоская алюминиевая труба | Ширина 19-44mm x толщина 4, 5, 6mm |
| Подходящая катушка плоской трубы | Внутренний диаметр 500mm, Наружный диаметр 1100mm, высота 400mm |
| Длина сердцевины | 250-850mm |
| Макс. количество гибки | 50 |
| Пневматическое давление | 0.6мПа |
| Гидравлическое давление | 5мПа |
| Мощность главного двигателя | 7.5кВт |
| Производительность | 220 ядро/смена |
| Вес машины | Около 3000кг |
| Габариты машины | Около 15000 x 2400 x 1900мм |

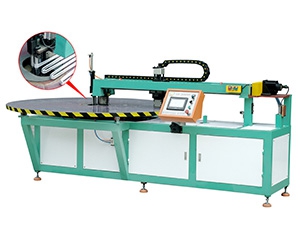

Станок для гибки круглого металлического змеевика
Станок для гибки круглых металлических змеевиков специально предназначен для гибки многократных круглых медных, алюминиевых или стальных труб в змеевидной форме.
Данный станок включает автоматический питатель, автоматическую сварочную головку и систему управления ПЛК. Система управления ПЛК обладает человеко-машинным интерфейсом. В сенсорном экране может устанавливать предварительно длины подачи, радиус гибки и количество гибки.
Технические данные
| Деталь | Спецификация |
| Подходящий материал медной трубы | T2M или T2Y2 |
| Подходящий диаметр медной трубы | Φ4.75~9.52mm |
| Подходящая толщина медной трубы | 0.22+0.15mm |
| Радиус загиба | R40 (мин. R20) |
| Угол загиба | 0-190º |
| Макс. длина медной трубы | 8000mm |
| Макс. количество загиба | 10 |
| Скорость подачи | 400mm/с |
| Скорость загиба | 180º/с |
| Эффективность загиба композита | 3~4 с/загиб |
| Точность возвращения оси изгиба | ±0.5º |
| Точность возвращения оси подачи | ±0.1mm |
| Источник пневматического давления | 0.6мПа |
| Мощность главного двигателя | 2кВт (три сервомотора) |
| Вес машины | Около 3000кг |
| Габариты машины | Около 2200 x1100 x 1580мм |
Примечание: Станок может состоять из разматывателя трубной катушки, устройства для выравнивания и устройства для резки.
