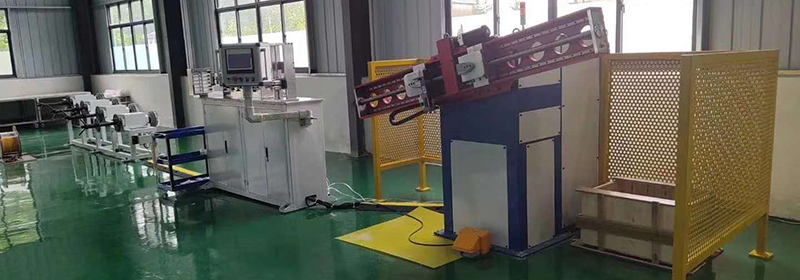

Намоточный станок для высоковольтных катушек

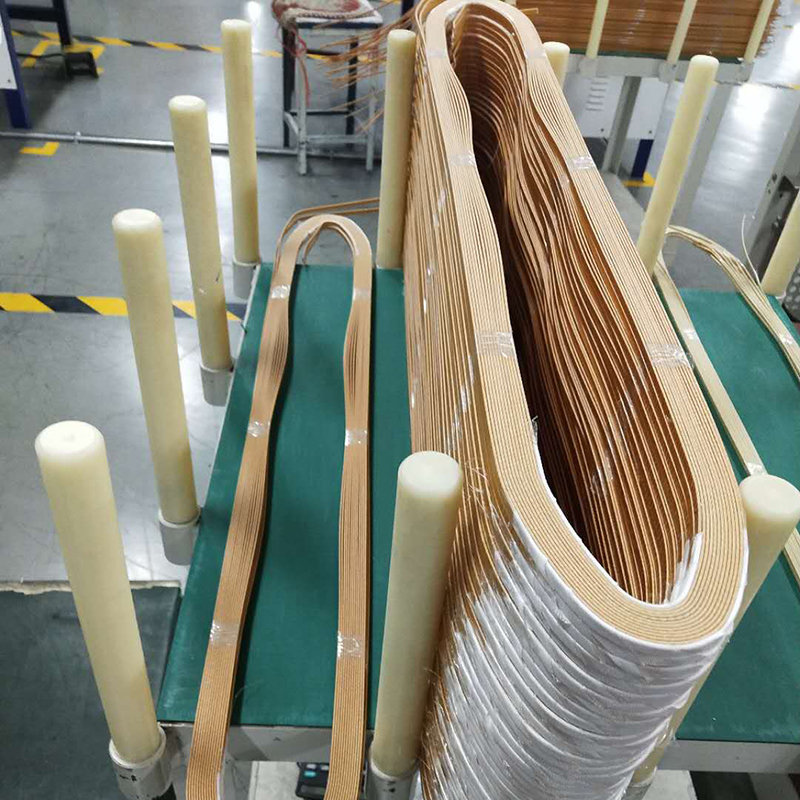

Намоточный станок для высоковольтных катушек специально разработан для вертикальной намотки плоской проволоки в катушки больших размеров для двигателей высокого напряжения. Наш намоточный станок оснащен устройствами отдачи нескольких проводников, способными наматывать один или несколько проводников. Возможна и параллельная обмотка.

Особенности
  • Обмотка с постоянным натяжением, идеальная форма и размер клеммы готовой катушки.
  • Отдатчик оснащен системой натяжения электромагнитного тормоза, автоматически определяющем диаметр витков провода.
  • Доступен с функцией регулировки натяжения провода.
  • Даже если проволока обрезается для последнего витка, натяжение ожидающего проводника сохраняется для следующего витка.
  • Высокая степень автоматизации, автоматическая подача, намотка, подсчет и нарезка.
  • Управление ПЛК, работа ЧМИ, такие параметры, как обороты намотки, скорость намотки, расстояние до центра затвора, длина проволоки, натяжение намотки и т. д., могут быть предварительно заданы, сохранены и использованы в дальнейшем.
  • Высокая точность, подача проволоки осуществляется серводвигателем.
Основные технические характеристики
Деталь Характеристики
Модель ZWTT-2000 (доступны другие модели)

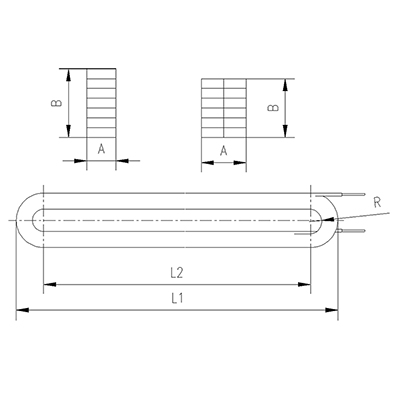

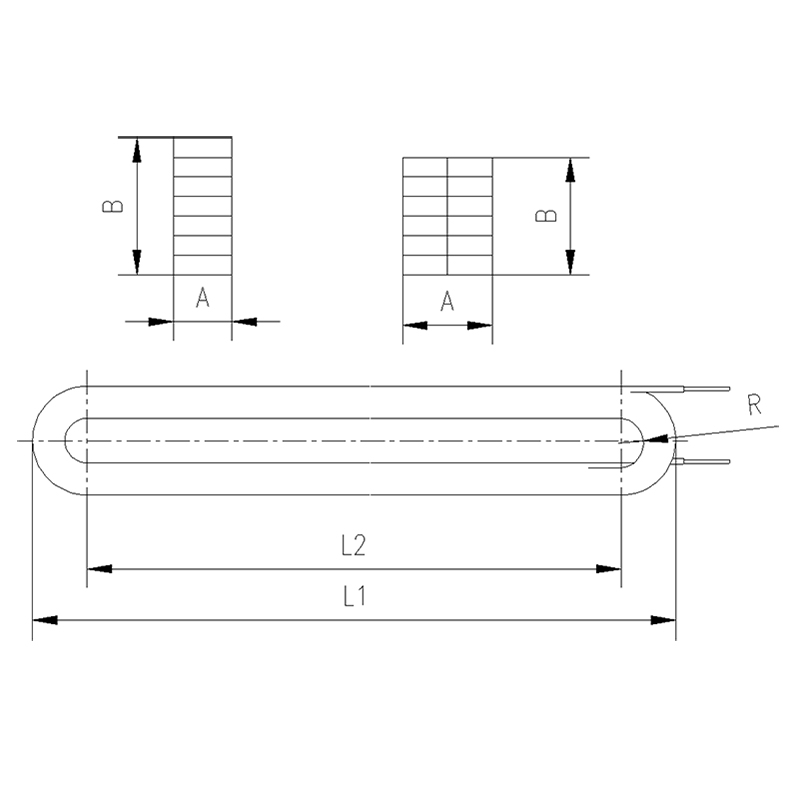

Допустимая длина катушки (Д1) 450~5000мм
Допустимое расстояние до центра затвора (Д2) 400~4900мм
Допустимая ширина сечения катушки (A) 2~24мм
Допустимая высота сечения катушки (B) 10~80мм
Допустимая ширина одного проводника 2~10мм
Допустимая толщина одного проводника 1~8мм
Диапазон длины вывода 50~500мм
Диаметр затвора 10, 15, 20м (два набора каждого размера)
Отдатчик с магнитной системой торможения 6шт
Количество параллельных проводников Максимум 2
Скорость шпинделя наматывания 0~50об/мин
Максимальная нагрузка на намоточный стержень 1200кг
Витки обмотки Максимум 9999
Высота обрабатывающего центра 1150мм
Коэффициент демпфирования отдатчика 10~100Н·м (регулируемый)
Общая мощность 11кВт

Примечание: также доступны машины для горизонтальной намотки.
