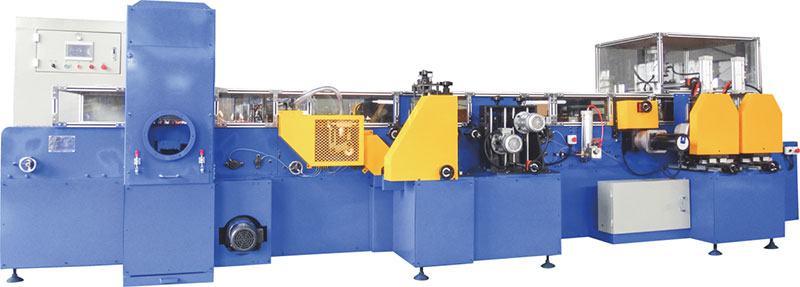

Машина для резки и крацевания аккумуляторных пластин
Это оборудование предназначено для резки и крацевания наконечников пластин, а также для разделения пластин батарей полностью автоматическим способом.
Однопластинчатые и двухпластинчатые машины ваш выбор в зависимости от размера вашей свинцово-кислотной батареи.
Машина для резки и крацевания пластинчатых наконечников оснащена эффективной системой переработки отходов и пылесборником, обеспечивающими чистую рабочую среду.

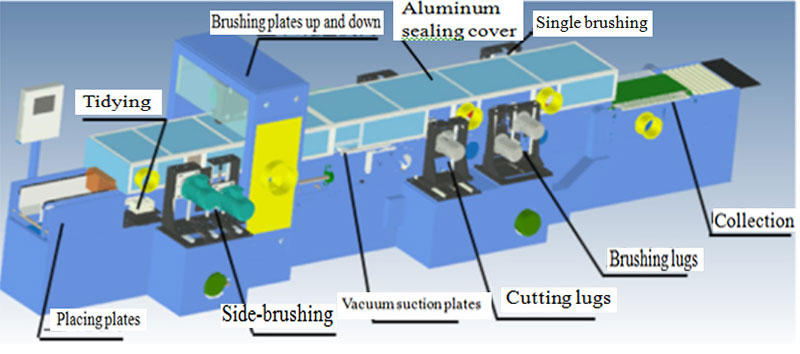

Основные конфигурации
- - Рама для загрузки пластин
- - Устройство для выравнивания пластин
- - Устройство для боковой чистки
- - Устройство для чистки верхней и нижней щеток
- - Вакуумная всасывающая пластина
- - Устройство для резки выступов
- - Устройство для чистки наконечников
- - Устройство для разделения, укладки и выравнивания пластин
- - Устройство для чистки боковых выступов и среднего шва щеткой
- - Сборщик отходов
- - Стол для сбора пластин
- - Электрическая система управления
Технические характеристики
Наименование | Спецификации |
Применимая длина пластины | 260 мм-380 мм (без выступа) |
Применимая ширина пластины | 120 мм-160 мм |
Скорость производства | 60~100 больших пластин в минуту |
Общая электрическая мощность | 18 кВт |
Подача воздуха | 0,4 МПа-0,6 МПа, 15 л/мин |
Объем сбора пыли | ≥10000 м3/ч |
Способ управления | ПЛК+ HMI |
Размер машины | 7900 x 2190 x 1730 мм |
Масса машины | 5000 кг |
Особенности
- Управление ПЛК и управление системой HMI, все параметры могут быть сохранены для использования в будущем.
- Все операции, включая резку, чистку и разделение, могут выполняться автоматически, поэтому требуется только два оператора для управления машиной.
- Вертикальная загрузка пластины, вакуумная всасывающая пластина с отрицательным давлением, регулируемая высота укладки пластины

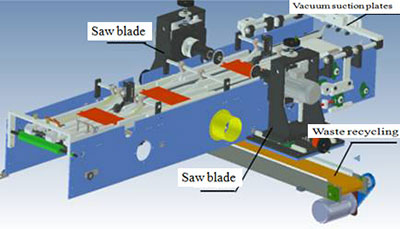

- Машина разрезает пластины и выступы с помощью лезвия, обеспечивая высокую точность и отсутствие отходов.
- Положения седла щетки с наконечником и седла пильного резца отображаются прецизионно, обеспечивая точную регулировку пластин различных размеров.
- Пластины перевернуты на 90° для выравнивания по вертикали, что обеспечивает низкую скорость отбраковки.
- Устройство для выравнивания пластин регулируется винтом, что сокращает время изменения размера пластины.
- Весь верхний канал герметизирован прозрачным материалом. Все детали, которые необходимо отрегулировать, монтируются снаружи уплотнительной крышки. Таким образом, происходит меньший перелив свинцовой пыли, достигается эффективная переработка свинцового шлака и увеличивается срок службы машины.

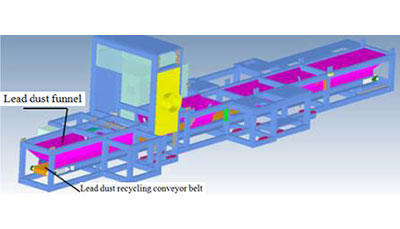

- Полностью герметичный нижний канал оснащен устройством для переработки отходов и системой рециркуляции свинцовой пыли, обеспечивающей чистую рабочую среду.

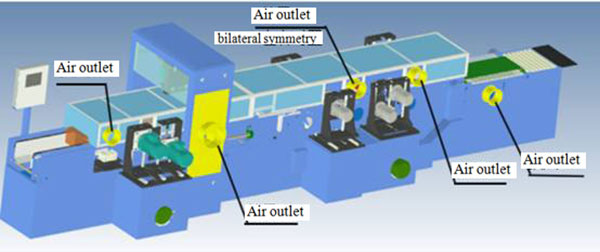

- Разделительная станция спроектирована с нижним выбросом воздуха, станция сбора пластин оснащена боковым выбросом воздуха. Как внутренняя, так и внешняя части машины для производства аккумуляторов полностью герметичны, что гарантирует отсутствие свинцовой пыли при разделении пластин.
- Станция сбора пластин спроектирована в соответствии с требованиями охраны окружающей среды.
