Токарно-давильный станок для обработки деталей вентиляторов

Обратная связь

Описание

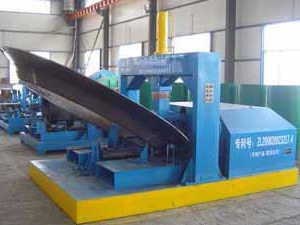

Данный станок ротационной вытяжки специально предназначен для изготовления деталей промышленных вентиляторов. Его можно использовать для отбортовки корпусов барабанов и воздушных коллекторов осевых вентиляторов, а также для вытяжки воздухоприемников и передних дисков центробежных вентиляторов. Кроме того, наш станок ротационной вытяжки деталей вентиляторов подходит для изготовления конструкционных элементов для воздуховодов.

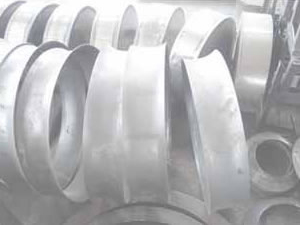

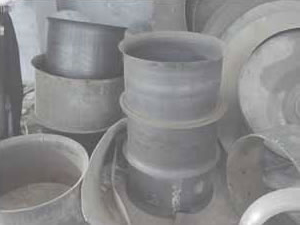

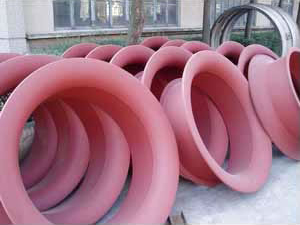

  • Входное отверстие

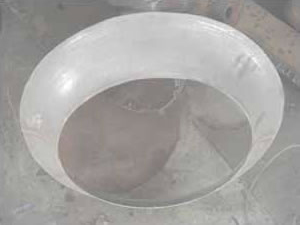

  • Передний диск

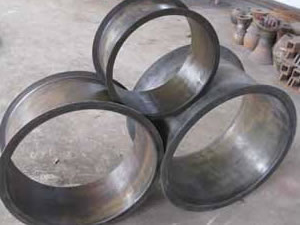

  • Барабан

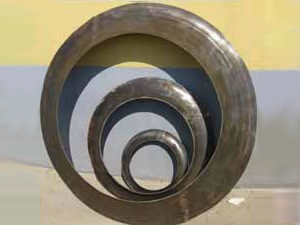

  • Коллектор

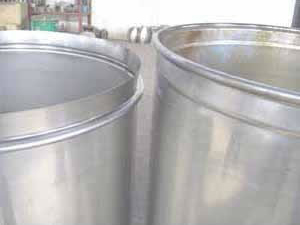

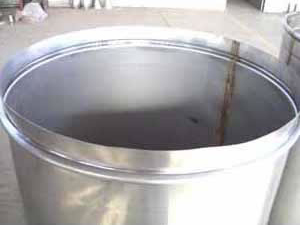

  • Развальцовка воздуховодов
  • Расширение
  • Коллектор
  • Передний диск

Описание
1. Станок ротационной вытяжки компонентов вентиляторов отличается простым управлением, низким уровнем шума и низким энергопотреблением.
2. Наличие специального вращающееся ролика обеспечивыет высокую функциональность станка.
3. Так как процесс вытяжки начинается с середины заготовки, готовые изделия имеют гладкую поверхность без деформаций.
4. Благодаря компактной конструкции пользователи могут с легкостью выполнить замену вращающихся роликов.

Технические характеристики

Параметры Спецификации
Применение Центробежный вентилятор Формирование воздухоприемника и переднего диска
Осевой вентилятор Отбортовка корпусов барабанов и воздушных коллекторов
Воздуховод Расширение, отбортовка
Макс. диаметр деталей вентилятора Код вентилятора 4-72, 4-73 1800мм
Код вентилятора 9-19, 9-26 600мм
Размер переднего диска Код вентилятора 4-72, 4-73 3.6#-18#
Код вентилятора 9-19, 9-26 3.6#-6#
Макс. толщина углеродистой стали Код вентилятора 4-72, 4-73 ≤6мм
Код вентилятора 9-19, 9-26 ≤3мм
Диаметр барабана ≥350мм
Высота отбортовки ≤30мм
Толщина отбортовки ≤3мм
Длина барабана 600мм (опционально 3000мм)
Мощность главного приводного двигателя 4кВт, инверторное управление
Мощность гидравлического насоса 3кВт
Размер машины 2800×1800×1630мм

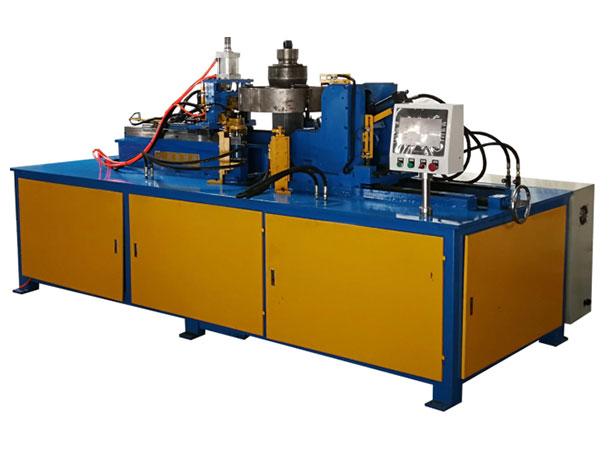

Машина для отбортовки и пробивки барабанов гидравлического вентилятора

Эта машина специально разработана для отбортовки и пробивки отверстий на деталях вентилятора.

Технические характеристики

Диаметр фланца 300-1300мм (по индивидуальному заказу)
Толщина отбортовки 1-4мм
Толщина пробивки 1-5мм
Скорость производства 80-200 шт / 8 часов
Режим вождения Гидравлический тип
Режим управления ПЛК + Сенсорный экран
Мощность двигателя 11 кВт
Масса машины 4600 кг
