Машина для производства сердцевины радиатора кондиционера
Этот продукт был снят с производства и более не предлагается.

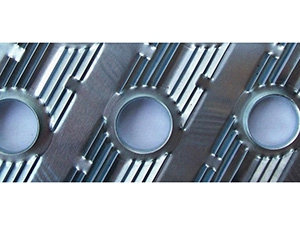

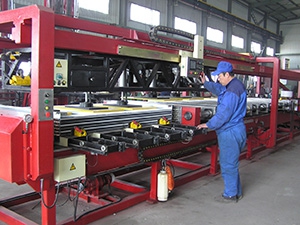

Линия для пробивки отверстий в алюминиевых ребрах кондиционеров

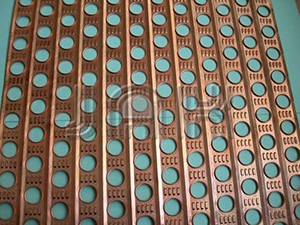

Автоматическая линия для пробивки отверстий включает в себя: автоматический разматыватель, устройство для рассеивания смазки, высокоскоростной дыропробивной пресс и устройство для разгрузки и укладки ребер. Она может обрабатывать так и алюминиевые, как и медные ребристые плиты:
Представленная линия обладает управлением ПЛК, человеко-машинным интерфейсом и полной автоматизацией. Мы обеспечиваем высокоскоростной дыропробивной пресс со двумя кривошипами и с одном кривошипом.
Дыропробивной пресс с двойным кривошипом серии JG36
| Модель | JG36-63 | JG36-80 | JG36-100 |
| Номинальное усилие (кН) | 630 | 800 | 1000 |
| Ход ползуна (мм) | 40 | ||
| Регулировка верхней формы (мм) | 80 | ||
| Высота пресс-формы (мм) | 275 | ||
| Регулировка высоты пресс-формы (мм) | 20 | ||
| Количество удара (раз/мин) | 120-300 | ||
| Габариты рабочего стола (мм) | 1150 x 1500 | 1380 x 1500 | 1550 x 1500 |
| Подходящая ширина ленты (мм) | 700 | 860 | 1120 |
| Подходящий наружный диаметр рулона (мм) | 1200 | ||
| Мощность главного двигателя (кВт) | 8.5 | 11 | 13 |
Дыропробивной пресс с двойным кривошипом серии JG31
| Модель | JG31-45 | JG31-63 |
| Номинальное усилие (кН) | 450 | 630 |
| Ход ползуна (мм) | 40 | 45 |
| Регулировка верхней формы(мм) | 70 | 80 |
| Высота пресс-формы (мм) | 275 | 275 |
| Регулировка высоты пресс-формы (мм) | 40 | 40 |
| Количество удара (раз/мин) | 120-300 | 120-300 |
| Габариты рабочего стола (мм) | 820 x 1400 | 1050 x 1550 |
| Подходящая ширина ленты (мм) | 350 | 500 |
| Подходящий наружный диаметр рулона (мм) | 1000 | 1000 |
| Мощность главного двигателя (кВт) | 5.5 | 7.5 |

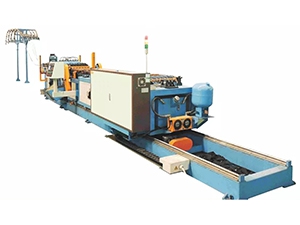

Автоматическая машина для гибки большой U-образной медной трубы
Данная машина специально предназначена для выравнивания и резки медной трубы, а также гибки в U-образной форме. Эти длинные U-образные медные трубы обычно используются в качестве сердцевины радиаторов кондиционеров.
Технические данные
| № | Деталь | Характеристики |
| 1 | Подходящий материал медной трубы | TP2 (M) |
| 2 | Подходящий размер медной трубы | Φ9.52 / Φ7 |
| 3 | Подходящая длина U-образной трубы | 190мм~ 2500мм (или производство под заказ) |
| 4 | Количество трубы для гибки разом | 6 (или производство под заказ) |
| 5 | Скорость гибки | Не более 11 секунд/цикл (@L=1000мм) |
| 6 | Отклонение радиуса гибки | ±0.05мм |
| 7 | Отклонение радиуса высоты | ±0.5мм |
| 8 | Отклонение длины | ±0.5мм @ L = 200-1300мм ±0.8мм @ L = 1300-2500мм |
| 9 | Отличие длины концов | Менее 1.0мм |
| 10 | Коэффициент обжатия по толщине стенки | Менее 30% |
| 11 | Коэффициент деформации сечения | Менее 15% |
| 12 | Отклонение прямолинейности | Менее 3мм (каждая длина 1000мм) |
Автоматическая машина для гибки малой U-образной медной трубы
Данная машина может автоматически выполнить подачу, изгиб, резку и разгрузку U-образных медных труб.
Технические данные
| № | Модель | Характеристики |
| 1 | Подходящий материал медной трубы | TP2 (M) |
| 2 | Подходящий размер медной трубы | Φ9.52 x 0.6мм / Φ7 x 0.5мм |
| 3 | Подходящий размер малой U-образной трубы | Φ9.52 x 25мм / Φ7 x 21мм |
| 4 | Количество трубы для гибки разом | 3 (или производство под заказ) |
| 5 | Скорость гибки | 7~12 seconds per cycle |
| 6 | Отклонение радиуса гибки | ±0.05мм |
| 7 | Отклонение радиуса высоты | ±0.5мм |
| 8 | Отличие длины концов | Менее 0.5мм |
| 9 | Коэффициент обжатия по толщине стенки | Менее 30% |
| 10 | Коэффициент деформации сечения | Менее 15% |
| 11 | Круглость конца | Менее 5% |
| 12 | Отклонение высоты | Менее 0.2мм |

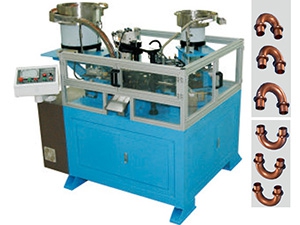

Машина для сборки сварного кольца в медной трубе
Представленная машина применяет магнитную вибрационную подачу, вращение серво, управление ПЛК и человеко-машинный интерфейс.
Технические данные
| № | Модель | Характеристики |
| 1 | Подходящий наружный диаметр медной трубы | Φ7, Φ7.94, Φ9.52мм |
| 2 | Подходящая толщина стенки медной трубы | 0.3-0.5мм |
| 3 | Межцентровое расстояние U-гибки | 16-22мм @Φ7, Φ7.94 22-26мм @Φ9.52 |
| 4 | Отклонение межцентрового расстояния | ±0.15мм |
| 5 | Рабочая скорость | 1-3 с/цикл |
Машина для развальцовки медных труб (сердцевина радиатора)
Мы имеем вертикальный и горизонтальный труборасширитель для развальцовки медной трубы. Подробные конфигурации машины зависят от размера, ряда, количества ряда медной трубы и длины сердцевины и другие.
Горизонтальный труборасширитель

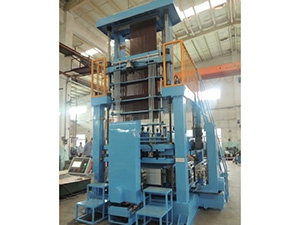

Вертикальный труборасширитель
