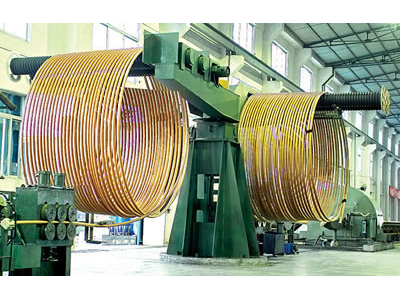

Трубопрокатное оборудование для производства медных труб

Обратная связь

Рабочие параметры трубопрокатного оборудования для производства медных труб настраиваются в соответствии с требуемым диаметром готового продукта (медной трубы). Производственная линия включает плавильную печь и отливной аппарат, трубопрокатный стан, двухклетевой трубоволочильный стан с последовательным расположением тяговых клетей (или трехклетевой трубоволочильный стан), трубоволочильный стан вертикального типа, вспомогательное оборудование, и др.

Технические характерисики

Параметры устройства Показатели Примечания
Плавильная печь и отливной аппарат   Для трубных заготовок
Максимальная производительность плавильной печи 5000 кг
Номинальная мощность индукционной плавки 190кВт x 2
Скорость плавления 1500 кг/ч
Емкость камеры печи, сохраняющей температуру 2000кг
Мощность печи, сохраняющей температуру 125кВт
Скорость плавления печи, сохраняющей температуру 500кг/ч
Скорость подачи заготовок (основной прибор) 0~25см/мин
Количество трубных заготовок 3
Трубопрокатный стан   Для прокатки медных труб
Размер необработанной заготовки Φ80~90×20~ 25мм Внешний диаметр * толщина стенок
Максимальный вес бруска трубной заготовки 1000кг
Размер катаной трубы Φ50x2.5мм, Φ47x2.3мм, Φ25x2.3мм
Диаметр прокатного ролика Φ270мм
Мощность главного двигателя приводного механизма 220кВт x 2 Постоянный ток
Мощность вспомогательного двигателя приводного механизма 220кВт Постоянный ток
Скорость прокатки 13~17м/мин
Скорость подачи трубных заготовок 0.7~1.2м/мин
Допустимые отклонения диаметра трубы ±0.50мм
Допустимые отклонения толщины стенки трубы ±0.20мм
Поток газообразного азота 800~1000л/мин Давление 0.3 МПа
Потребление газообразного азота 300~400л/мин Отсутствие примесей 99.99%
Общая мощность 720кВт
Производительность за смену Не менее 42т
Потребление электроэнергии В пределах 260кВт·ч/т
Двухклетевой трубоволочильный стан с последовательным расположением тяговых клетей   Для волочения труб
Сила тяги волочильного стана Волочильная доска No.1 15т
Волочильная доска No.2 10т
Скорость волочильного стана Волочильная доска No.1 0~65м/мин С непрерывной настройкой
Волочильная доска No.2 0~85м/мин С непрерывной настройкой
Диаметр входной трубы Волочильная доска No.1 Максимум 50мм
Волочильная доска No.2 Максимум 40мм
Диаметр выходной трубы Волочильная доска No.1 Максимум. 40мм
Волочильная доска No.2 Максимум 30мм
Мощность двигателя Волочильная доска No.1 200кВт постоянного тока
Волочильная доска No.2 185кВт постоянного тока
Трубоволочильный стан вертикального типа   Для волочения труб
Максимальная сила тяги трубоволочильного стана 8000кг
Скорость волочения 0~1000м/мин
Размер необработанной трубной заготовки Φ48 x 2.4мм
Минимальный размер цельнотянутой трубы Φ6 x 0.3мм
Общая мощность Около 451кВт
