Существуют различные виды оборудования по производству ребристых труб, для различных целей.

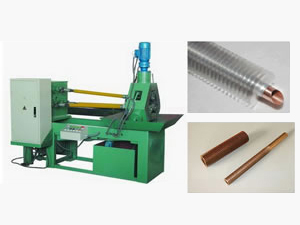

Описание станка для оребрения труб
Этот станок для оребрения труб также называется станком для насадки ребер. Он может быть использован для оребрения алюминиевых, стальных, медных, а также биметаллических труб, используемых в нагревателях и теплообменниках.

1. Станок применяет усовершенствованную функцию, структура крутящего момента точная и надежная.
2. Футляр с инструментами принимает раздвоенный тип конструкции, удобная отладка лезвия, без ущерба качества.
3. Подшипник шпинделя может быть перемещен с использованием конических гидродинамических подшипников скольжения, подшипников для максимального использования.
4. Универсальные шарниры и вал находятся между основными линиями, коробка охлаждения находится от прокатного стана оборудования.

Технические характеристики станка для оребрения труб

Наименование Спецификации
  GJ-66A GJ-66B GJ-66C
Материал базовой трубки Алюминий, углеродистая сталь, медь
Диапазон диаметров базовой трубы Φ7~12мм Φ12~32мм Φ15~45мм
Материал ребра Алюминий / медь
Толщина ребра 0.3~0.7мм
Высота плавника 7мм 16мм 16мм
Наружный диаметр готовой ребристой трубы Φ25мм Φ64мм Φ77мм
Шаг спирали 1.8мм; 2.0мм; 2.1мм; 2.3мм; 2.5мм; 2.8мм; 3.0мм; 3.2мм~8.0мм**
Максимальная длина готовой ребристой трубы 15м
Скорость вращения выходного шпинделя 80об/мин, 100об/мин, 120об/мин
Скорость прокатки ребер 0.6м/мин, 0.75м/мин, 0.9м/мин
Мощность двигателя главного привода 11 кВт
Масса машины приблизительно 1920кг
Общий размер приблизительно 2050×760×1430мм

Записи:
*Если диаметр базовой трубки меньше 22мм, рекомендуемая высота ребра должна быть не выше 12мм.
*Когда шаг ребра меньше 2,3 мм или больше 3,2 мм, лучше предоставить нам для проверки более подробную информацию о ребристых трубах.

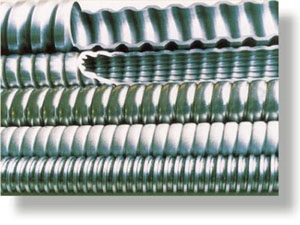

L-форма, LL-оборудование спиральной трубы

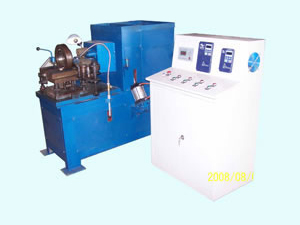

Описание станка для оребрения труб лентой L/LL- образного профиля

Это оборудование специально разработано, для обработки L/ LL формы ребристых труб различных диаметров. Оборудование принимает числовое программное управление.

Технические характеристики станка для оребрения труб лентой L/LL- образного профиля

Параметры Спецификации
Диаметр базовой трубы Φ16-38мм
Материал базовой трубы Нержавеющая сталь, углеродистая сталь, медь, алюминий
Материал ребра Алюминий Высота ребра ≤20мм, шаг между ребрами 2.0-10мм
Медь Высота ребра ≤12мм, шар между ребрами ≤2.54мм
Толщина ребра 0.4-1.0мм
Мощность главного приводного двигателя 5.5кВт
Скорость производства Макс. 700об/мин, около 1.5м/мин (в соответствии с диаметром базовой трубы)

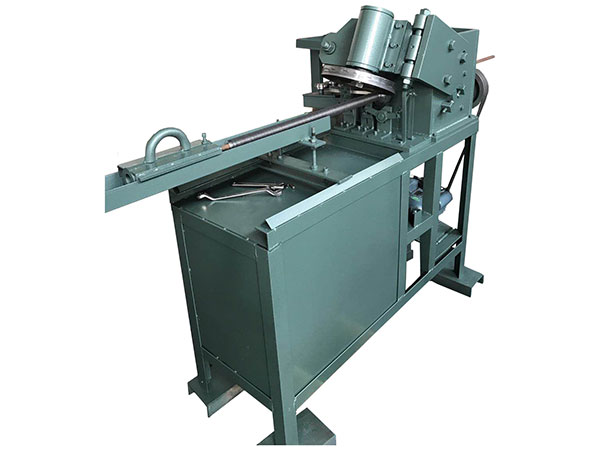

Машина для изготовления L-образных ребристых труб

Эта машина для изготовления L-образных ребристых труб специально разработана для намотки спирального ребра на базовую трубу для формирования L-образных ребристых труб разного диаметра.

Технические характеристики

Наименование Спецификации
Материал ребра алюминий, высота ребра≤16мм, шаг ребра 2,0-10мм
Материал базовой трубки медь, высота ребра≤12мм, шаг ребра ≤ 2,54 мм
Диаметр базовой трубки нержавеющая сталь, углеродистая сталь, медь, алюминий
Толщина ребра Φ16-38мм*
Мощность двигателя 0.4-1.0мм
Максимальная скорость намотки 2,2 кВт, 3 фазы
Общая производительность скорость вращения шпинделя 700 об/мин
Размер машины (упаковка) около 250 м за 8 часов
Масса машины 1350 x 650 x 1250мм
Вес машины Около 400 кг

Примечание: Если диаметр базовой трубки составляет 13мм или 12мм, высота готового ребра не превысит 9мм.
