Имеются различные виды механических прессов для различных целей. Вы можете дать нам ваши детальные требования и информацию об оборудовании, мы можем дать вам самое лучшее предложение.

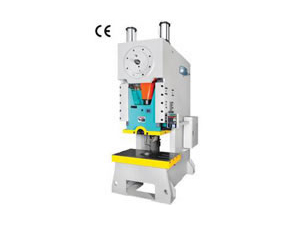

JL21Регулируемый штамповочный пресс

Обратная связь

Основные характеристики механического пресса с регулируемым ходом JL21
1. Пресс с регулируемым ходом JL21 имеет сварную конструкцию, что обеспечивает высокую прочность.
2. Механический пресс оснащается пневматической фрикционной муфтой сухого типа.
3. Пользователи могут настроить ход ползуна при помощи воздушного цилиндра.
4. Для безопасной работы этот пресс оснащается устройством защиты от перегрузки.
5. Также предусмотрена автоматическая система смазки.
6. Будучи CE сертифицированным, пресс с регулируемым ходом имеет автоматическое устройство регулирования высоты штампа с цифровым дисплеем и уравновешивающим цилиндром.
7. В комплектацию пресса также входит сдвоенный клапан, импортируемый из Японии.
8. ПЛК и основные электрические компоненты пресса закупаются у всемирно известного бренда.
9. Опционально могут быть установлены пневматическая подушка, автоматическое устройство подачи и фотоэлектронное защитное устройство.

Основные технические параметры пресса с регулируемым ходом JL21

Модель JL21-45 JL21-63 JL21-80 JL21-110 JL21-125 JL21-160 JL21-200
Номинальное усилие кН 450 630 800 1100 1250 1600 2000
Номинальный ход мм 4 4 5 6 6 6 6
Ход ползуна мм 20-120 10-150 10-150 10-160 10-160 16-160 19-180
Частота штамповки (Число ходов) Фиксированное значение мин-1 80 70 60 50 50 40 35
Переменное значение (опционально) мин-1 70-90 60-80 50-70 40-60 40-60 35-50 30-50
Макс. высота штампа мм 270 300 320 350 350 350 450
Регулировка высоты штампа мм 60 80 80 80 80 110 110
Глубина зева мм 230 300 300 350 350 380 390
Расстояние между стойками мм 550 620 640 710 760 810 870
Рабочий стол Слева-направо мм 810 900 1000 1150 1150 1300 1400
Спереди-назад мм 440 580 580 680 680 740 760
Точность мм 110 110 120 140 140 150 160
Размер отверстия в рабочем столе (Диаметр верхней части×глубина×диаметр нижней части) мм 180×30 ×160 200×40 ×180 200×40 ×180 420×540 420×540 480×600 300×50 ×260
Размер ползуна Слева-направо мм 600 680 710 810 810 920 920
Спереди-назад мм 360 400 440 500 500 580 600
Размер отверстия под хвостовик Диаметр мм 40 50 50 60 60 65 65
Глубина мм 60 80 80 80 80 90 90
Мощность главного двигателя кВт 5.5 7.5 7.5 11 11 15 18.5
Габаритные размеры Спереди-назад мм 1600 1680 1750 1850 1850 2250 2500
Слева-направо мм 1100 1200 1250 1400 1450 1560 1580
Высота мм 2800 3050 3150 3250 3250 3765 3420
Вес кг 4350 6500 8500 10800 11500 15000 17950

Примечание: также доступны прессы усилием 25 тонн и 250 тонн.

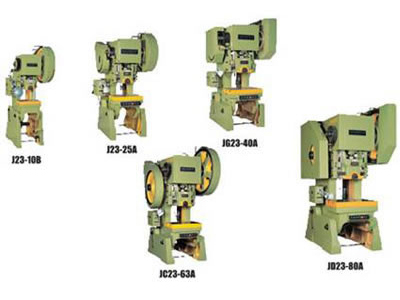

Наклоняемый эксцентриковый пресс J23

Характеристики
Наклоняемый эксцентриковый пресс простого действия J23 оснащается горизонтальным коленчатым валом и жесткой вращающейся муфтой сцепления. Высоту штампа можно регулировать вручную. Эксцентриковые прессы серии J23-25A оснащаются устройством экстренного торможения, что позволяет остановить ползун под углом наклона 0-135 градусов. Опционально может быть установлено защитное устройство в виде световой завесы.
Грузоподъемность от 6.3T до 80T
Частота пробивания (раз): 170~53 S.P.M

Технические параметры наклоняемого эксцентрикового пресса J23

Модель JC23-6.3 J23-10B J23-16 J23-16B J23-25A
Номинальное усилие кН 63 100 160 160 250
Номинальный ход мм 3 4 5 5 5
Ход ползуна мм 35 60 55 70 80
Частота штамповки (Число ходов) мин-1 170 145 125 125 60
Макс. высота штампа мм 110 130 160 170 180
Регулировка высоты штампа мм 30 35 45 45 70
Расстояние между центром ползуна и станиной мм 110 130 160 170 210
Размер рабочего стола мм 200×310 240×360 300×450 320×480 400×600
Толщина рабочего стола мм 40 50 40 60 70
Размер отверстия в рабочем столе (Диаметр верхней части×глубина×диаметр нижней части) мм Φ60 120×20 ×100 Φ100 Φ100 Φ120
Размер проема в инструментальном столе (Диаметр×Спереди-назад×Слева-направо) мм 140×110×160 130×90 ×180 210×160 ×240 210×160 ×240 180×130 ×260
Размер ползуна мм 120×140 150×170 180×200 180×200 210×250
Размер отверстия под хвостовик мм Φ30×55 Φ30×55 Φ40×60 Φ40×60 Φ40×70
Макс. угол наклона ° 30 25 25 25 25
Расстояние между стойками мм 150 180 220 220 260
Мощность двигателя кВт 0.75 1.1 1.5 1.5 2.2
Габаритные размеры Спереди-назад мм 780 915 1150 1150 1325
Слева-направо мм 610 700 900 900 990
Высота мм 1505 1690 1910 1910 2140
Вес кг 360 600 1080 1080 1900
Модель JG23-40A JC23-63A JD23-63A J23-80A JD23-80A
Номинальное усилие кН 400 630 630 800 800
Номинальный ход мм 6 8 8 9 9
Ход ползуна мм 120 120 120 130 130
Частота штамповки (Число ходов) мин-1 55 50 50 45 45
Макс. высота штампа мм 220 270 270 290 290
Регулировка высоты штампа мм 80 80 80 100 100
Расстояние между центром ползуна и станиной мм 260 260 260 270 300
Размер рабочего стола мм 480×710 480×710 480×710 520×860 580×860
Толщина рабочего стола мм 80 90 90 100 100
Размер отверстия в рабочем столе (Диаметр верхней части×глубина×диаметр нижней части) мм Φ220×25 ×Φ180 Φ220×45 ×Φ180 Φ200×45 ×Φ180 Φ200×45 ×Φ180 Φ200×45 ×Φ180
Размер проема в инструментальном столе (Диаметр×Спереди-назад×Слева-направо) мм Φ200×150 ×300 Φ250×200 ×340 Φ250×200 ×340 Φ250×200 ×340 Φ280×220 ×380
Размер ползуна мм 270×320 280×320 280×320 280×380 280×380
Размер отверстия под хвостовик мм Φ50×70 Φ50×80 Φ50×80 Φ60×75 Φ60×75
Макс. угол наклона ° 25 25 25 20 20
Расстояние между стойками мм 300 350 350 410 410
Мощность двигателя кВт 4 5.5 5.5 7.5 7.5
Габаритные размеры Спереди-назад мм 1600 1810 1885 1810 1990
Слева-направо мм 1180 1350 1350 1410 1410
Высота мм 2310 2640 2670 2790 2945
Вес кг 3180 4000 4970 4790 5970

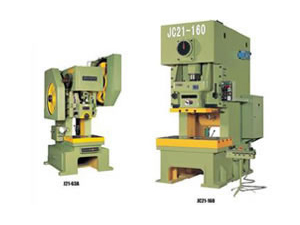

Эксцентриковый пресс простого действия J21

Основные характеристики эксцентрикового пресса простого действия J21
Эксцентриковый пресс простого действия с фиксированным столом J21 оснащается горизонтальным коленчатым валом и жесткой вращающейся муфтой сцепления. Высоту штампа можно регулировать вручную. Чтобы остановить ползун под углом наклона 0-135 градусов, эксцентриковые прессы, модель которых начинается с буквы «А», оснащаются аварийным тормозным устройством. Кроме того, опционально может быть установлено защитное устройство в виде световой завесы. Эксцентриковый пресс простого действия с фиксированным столом JC21-160 оснащается одной пневматической фрикционной муфтой, а прессы серии JD21 оснащаются двойными электромагнитными клапанами.

Основные технические параметры эксцентрикового пресса простого действия J21

Модель J21-63A JD21-80A JD21-100A JD21-125A JC21-160
Номинальное усилие кН 630 800 1000 1250 1600
Номинальный ход мм 8 9 10 10 6
Ход ползуна мм 120 130 140 140 160
Частота штамповки (Число ходов) мин-1 50 45 38 38 40
Макс. высота штампа мм 300 320 320 320 350
Регулировка высоты штампа мм 80 100 100 100 100
Расстояние между центром ползуна и станиной мм 300 300 380 380 380
Размер рабочего стола мм 570×760 580×860 710×1100 720×1200 740×1300
Толщина рабочего стола мм 90 100 120 120 150
Размер отверстия в рабочем столе (Диаметр верхней части×глубина×диаметр нижней части) мм Φ200×45×Φ180 Φ200×45×Φ180 Φ260×50×Φ220 Φ260×50×Φ220 Φ300×50×Φ220
Размер проема в инструментальном столе (Диаметр×Спереди-назад×Слева-направо) Литая конструкция мм Φ280×220 ×320 Φ280×220 ×380 Φ320×250×420 Φ470
Стальная конструкция 220×250 220×260 260×290
Размер ползуна мм 280×320 280×380 420×560 580×770
Размер отверстия под хвостовик мм Φ50×80 Φ60×75 Φ60×80 Φ60×80 Φ65×85
Расстояние между стойками Стальная конструкция мм 470 410 630 620 730
Литая конструкция 320 580 580
Мощность двигателя кВт 5.5 7.5 7.5 11 15
Габаритные размеры (Спереди-назад×Слева-направо×Высота) мм 1550×1410×2610 1925×1470×2675 1960×1335×2850 2060×1600×3000 2200×1550×3160

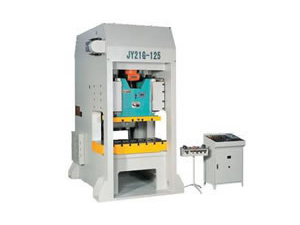

Высокоскоростной и высокоточный пресс JY21G

Характеристики высокоскоростного и высокоточного пресса JY21G
1. Высокоскоростной и высокоточный пресс JY21G разработан с конструкцией D-образной формы для высокой прочности и высокой жесткости.
2. Этот механический пресс оснащается пневматической фрикционной муфтой сухого типа.
3. Для стабильной работы пресс также оснащается уравновешивающим устройством.
4. Предусмотрена система принудительной смазки.
5. ПЛК и электрические компоненты пресса закупаются у всемирно известных поставщиков.
6. Для защиты от перегрузки устанавливается гидравлическое защитное устройство.
7. Доступна функция автоматической регулировки высоты штампа.
8. Для безопасности работы остановка распределительного вала в верхней мертвой точке осуществляется автоматически.
9. Могут быть выполнены с разматывателем, уравнителем и устройством автоматической подачи для автоматической линии производства.
10. Грузоподъемность от 16T до 80T
11.Частота пробивания (раз): 500~200 S.P.M

Основные технические параметры высокоскоростного и высокоточного пресса JY21G

Модель JY21G-63 JY21G-80 JY21G-125 JY21G-160 JY21G-200
Номинальное усилие кН 630 800 1250 1600 2000
Номинальный ход мм 1.5 2
Ход ползуна мм 30 40
Частота штамповки (Число ходов) мин-1 150-250 90-120
Макс. высота штампа мм 300 350 380 400 450
Регулировка высоты штампа мм 60
Расстояние между центром ползуна и станиной мм 300 320 350 380 390
Размер рабочего стола мм 580×900 620×1090 680×1220 740×1300 760×1350
Толщина рабочего стола мм 140 160 180 180 200
Размер отверстия в рабочем столе мм 100×350 150×400 200×580 200×700 200×750
Размер ползуна мм 400×480 500×800 620×980 650×950 680×1000
Размер отверстия под хвостовик мм Φ50×80 Φ50×80 Φ60×80 Φ65×90 Φ65×90
Расстояние между стойками мм 870 910 1200 930 970
Мощность двигателя кВт 11 15 18.5 22 30
Габаритные размеры (Спереди-назад×Слева-направо×Высота) мм 2050×1300
×2700		 2500×1600
×2950		 2620×1650
×3200		 2330×1870
×3240		 2560×1900
×3320
Вес кг 10000 11000 16500 18500 19880

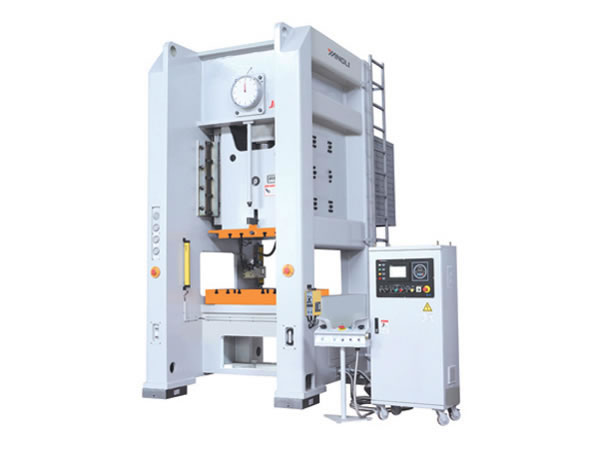

Высокопроизводительный портальный пресс JM31/JMD31

Основные характеристики высокопроизводительного портального пресса JM31/JMD31
1. Станина высокопроизводительного портального пресса JM31 / JMD31 сваривается с цельного стального листа, что обеспечивает высокую жесткость.
2. Данный пресс оснащается фрикционной муфтой сухого типа с высокой производительностью и большим крутящим моментом. Прессы серии JM31-160-400 могут быть оснащены муфтой, работающей в масляной ванне.
3. Для безопасной работы предусмотрено гидравлическое устройство защиты от перегрузки.
4. В данном портальном прессе устанавливаются новые удлиненные направляющие системы ползуна, что обеспечивает высокую точность хода.
5. Высота штампа регулируется автоматически при помощи специального устройства с цифровым дисплеем.
6. Для стабильной работы предусмотрен уравновешивающий цилиндр.
7. Данный пресс оснащается двойным электромагнитным клапаном, импортируемым из заграницы.
8. В комплектацию нашего портального пресса также входит пневматический выталкиватель и система принудительной смазки.
9. Смазка уравновешивающего цилиндра осуществляется вручную.
10. ПЛК и электрические компоненты пресса закупаются у всемирно известных поставщиков.
11. Опционально могут быть установлены пневматическая подушка, устройство подачи с ЧПУ и защитное устройство в виде световой завесы.

Основные технические параметры высокопроизводительного портального пресса JM31/JMD31

Модель JM31-160/JMD31-160 JM31-200/JMD31-200 JM31-250/JMD31-250 JM31-315/JMD31-315 JM31-400 JM31-500 JM31-630
Номинальное усилие кН 1600 2000 2500 3150 4000 5000 6300
Номинальный ход мм 6 6 8 8 10 10 10
Ход ползуна мм 160 180 200 200 200 200 250
Частота штамповки (Число ходов) Фиксированное значение мин-1 40 35 30 30 25 20 18
Переменное значение* 35-50 30-40 25-35 25-35 20-30 / /
Макс. высота штампа мм 350 450 500 550 600 650 700
Регулировка высоты штампа мм 110 110 120 120 120 120 120
Размер опорной плиты (Спереди-назад×Слева-направо) мм 740×1050 760×1130 800×1200 850×1250 900×1350 1000×1500 1200×1700
Толщина опорной плиты мм 150 160 170 170 180 190 200
Размер подошвы ползуна (Спереди-назад×Слева-направо) мм 650×800 650×850 700×900 750×950 800×1050 900×1200 1100×1450
Размер отверстия под хвостовик мм Φ65×90 Φ65×90 Φ70×90 Φ70×90 Φ80×90 Φ80×90 Φ90×100
Расстояние между стойками мм 1150 1200 1320 1370 1550 1700 1900
Боковое открытие (Спереди-назад×Высота) (Верхняя опорная плита) мм 760×300 800×370 820×430 880×480 920×520 1020×600 1100×650
Высота опорной плиты над уровнем пола мм 1020 1030 1050 1050 1050 1060 1050
Мощность главного двигателя кВт 15 18.5 22 30 37 45 75
Подушка (Опционально) Количество 　 1 1 1 1 1 1 1
Усилие выталкивания кН 160 160 250 250 250 250 250
Ход выталкивателя мм 80 80 80 80 80 80 80
Участок выталкивания мм Φ350 Φ350 340×540 400×540 400×540 400×540 400×540
Габаритные размеры (Спереди-назад×Слева-направо×Высота) мм 2480×1750×3500 2570×1810×3610 2950×2080×3850 3150×2200×4000 3430×2400×2410 3670×2580×4600 4150×2900×5200
Вес кг 16500 19500 24000 29000 37000 48000 62500

*Опционально: переменное значение частоты штамповки.

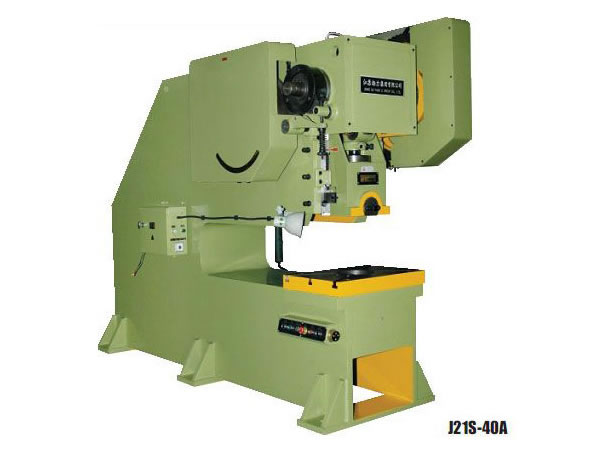

Эксцентриковый пресс с глубоким зевом J21S

Основные характеристики эксцентрикового пресса с глубоким зевом J21S
1. Эксцентриковый пресс J21S имеет глубокий зев, что значительно увеличивает рабочую зону.
2. Пресс оснащается горизонтальным коленчатым валом и жесткой поворотной муфтой сцепления.
3. Регулировка высоты штампа выполняется вручную.
4. Эксцентриковые прессы с глубоким зевом, в моделях которых присутствует буква "А", оснащаются устройством аварийной остановки, которое обеспечивает остановку ползуна в диапазоне 0-135°.
5. Опционально может быть установлено защитное устройство в виде световой завесы.

Основные технические параметры эксцентрикового пресса J21S

Модель J21S-6.3 J21S-10 J21S-16 J21S-25A
Номинальное усилие кН 63 100 160 250
Номинальный ход мм 2 2 2 2.5
Ход ползуна мм 35 60 70 80
Частота штамповки (Число ходов) мин-1 170 145 125 60
Макс. высота штампа мм 110 130 170 180
Регулировка высоты штампа мм 30 35 45 70
Расстояние между центром ползуна и станиной мм 700 700 700 700
Размер рабочего стола мм 200×310 240×360 320×480 400×600
Толщина рабочего стола мм 40 50 60 70
Размер проема в столе мм Φ60 Φ120×20 ×Φ100 Φ100 Φ120
Размер проема в опорной плите мм Φ140×110 ×160 Φ130×90 ×180 Φ210×160 ×240 200×200
Размер ползуна мм 120×140 150×170 180×200 210×250
Размер отверстия под хвостовик мм Φ30×55 Φ30×55 Φ40×60 Φ40×70
Расстояние между колоннами мм 162 182 220 350
Мощность двигателя кВт 0.75 1.1 1.5 2.2
Габаритные размеры (Спереди-назад×слева-направо×высота) мм 1540×700 ×1525 1620×730 ×1800 1680×840 ×1880 1790×990 ×2288
Модель J21S-63A J21S-80A JD21S-100A JD21S-125A
Номинальное усилие кН 630 800 1000 1250
Номинальный ход мм 4 5 6 6
Ход ползуна мм 120 130 140 140
Частота штамповки (Число ходов) мин-1 50 45 38 38
Макс. высота штампа мм 270 290 320 320
Регулировка высоты штампа мм 80 100 100 100
Расстояние между центром ползуна и рамой мм 450/800 450/800 450/760 450/760
Размер стола мм 480×710 580×860 710×1100 720×1200
Толщина рабочего стола мм 90 100 120 120
Размер отверстия рабочего стола мм Φ200×45 ×Φ180 Φ200×45 ×Φ180 Φ260×50 ×Φ220 Φ260×50 ×Φ220
Размер проема в опорной плите мм 200×250 220×260 260×290 260×290
Размер ползуна мм 280×320 280×380 420×560 420×560
Размер отверстия под хвостовик мм Φ50×80 Φ60×75 Φ60×80 Φ60×80
Расстояние между колоннами мм 450 450 580 580
Мощность двигателя кВт 5.5 7.5 7.5 11
Габаритные размеры (Спереди-назад×слева-направо×высота) мм 2220×1350 ×2600 2220×1380 ×2650 2530×1555 ×2990 2550×1610 ×2990

Примечание: Доступен любой другой вид механических прессов.

Обратная связь
Другие продукты
Продукция
Контакты

Nantong Zhenhuan Trade Co., Ltd.

Тел: +86-513-87628369
Мобильный телефон:
Franks Cao: +86-13962724758
Aileen Chen: +86-13626278212
Факс: +86-513-87635890
Email:
zhenhuan@zhenhuan-machine.com
frankscao@gmail.com

Our agent for Canadian, American and Mexician:
M/S: WTD Canada
Personne à contacter: Dr. Hamid Azizpour
Email: info@worldtradedoctors.com
Тел:
+1-587-988-9528
+1-587-598-9905
