Линия для производства двутавровой балки

Комбинация:
Линия для производства двутавровой балки состоит из газорежущей машины с ЧПУ управлением, машины для сборки двутавровой балки, портального сварочного оборудования для двутавровой балки, выпрямляющей машины, дробеструйной машины.

Обратная связь

Технические параметры и характеристики

1. Газорезательная машина с ЧПУ управлением GS-4000

Главные технические параметры:

Параметры Спецификации
Пространство между направляющими 4000мм (или на заказ)
Длина направляющих 15000мм (или на заказ)
Ширина резки 80-3200мм (прямые полосы)
≤2800 (резка на станке с ЧПУ)
Эффективная длина резки (вся длина листа) 12000мм
Скорость резки 50-1000мм/мин, регулируемая
Макс. скорость обратного хода 3000мм/мин
Толщина газовой резки 6-100мм
Толщина плазменной резки На заказ
Прямая режущая горелка 9шт (или на заказ)
Режущая горелка с числовым программным управлением 2шт (электрический подъем / опускание, самовоспламеняемость)
Применяемый газ Кислород, этин или пропан
Общая мощность двигателя 2кВт

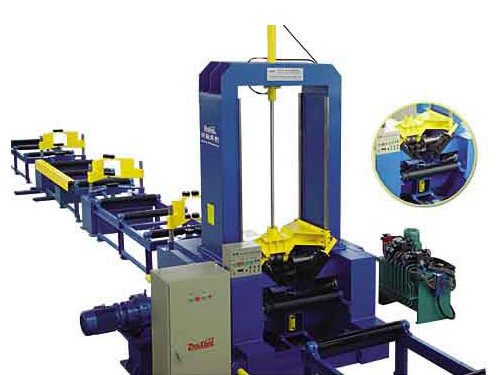

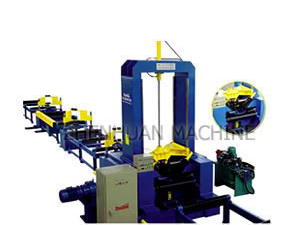

2. HG-1500Ⅰ Машина для сборки двутавровой балки

Главные технические параметры:

Параметры Спецификации
Функции машины Автоматический зажим и точечная сварка, ручное опрокидывание
Ширина сплошной стенки двутавровой балки 200-1500мм
Толщина сплошной стенки двутавровой балки 6-32мм
Ширина поясного листа двутавровой балки 150-600мм
Толщина поясного листа двутавровой балки 6-40мм
Длина двутавровой балки 2000-15000мм
Скорость производства 500-1200мм/мин
Длина поддерживающей роликовой стойки 28000мм
Приводной двигатель 7кВт, инверторное управление (без двух сварочных аппаратов)

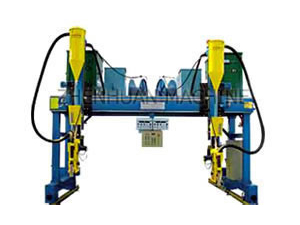

3. MZG1000×2 Портального сварочного оборудования

Главные технические параметры:

Параметры Спецификации
Метод сварки Электродуговая сварка под флюсом
Мощность сварки 63кВA×2
Ширина двутавровой балки 200-800мм
Высота двутавровой балки 200-1500мм
Длина двутавровой балки Макс. 15000мм
Расстояние между двумя направляющими 4000мм
Диаметр сварочной проволоки 3.2-5мм
Установка переработки сварочного припоя 50кг×2
Метод привода Двухсторонний привод
Общая мощность 8.2кВт

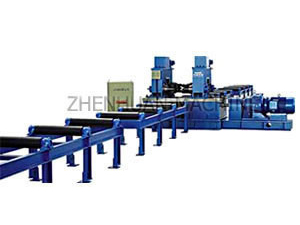

4. HYJ-40H Выпрямляющей машины для реборды

Главные технические параметры:
Параметры Спецификации
Ширина поясного листа двутавровой балки 200-800мм
Толщина поясного листа двутавровой балки 6-40мм
Мин. высота сплошной стенки балки 200мм**
Скорость выпрямления Около 16000мм/мин
Общая мощность двигателя 24.2кВт

Примечание: Для выпрямления сплошной стенки высотой 200-350мм и поясного листа толщиной менее 16мм необходимо использовать вспомогательные выпрямительные ролики.

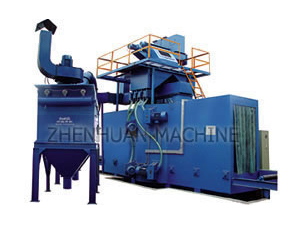

5. HP8016-8 Дробеструйная машина

Главные технические параметры:

Параметры Спецификации
Размеры рабочего инструмента Размеры сечения (ширина x высота) 800×1600мм
длина 16000мм
Скорость протекания 0.4～2.5m/min
Дробеструйный аппарат тип Q034
количество 8
взрывное количество 8×230kg/min
мощность 8×11kw
Ворсовальная машина производительность 120t/h
мощность 7．5kw
Продольный спиральный конвейер производительность 120t/h
мощность 5kw
Поперечный спиральный конвейер производительность 120t/h
мощность 4kw
сепаратор производительность 120t/h
Система уборки пилюли мощность 11kw
дутье 4237M3/h
Роликовый стол грузоподъемность 1000kg/m
Мощность мотора 2×2.2kw
Скорость перевозки 0.4～4m/min
длина 13000мм
Грузоподъемность пилюли 5000kg
Очистительная система выдув 16000m3/h
мощность 15кВт
Общая мощность около140кВт
