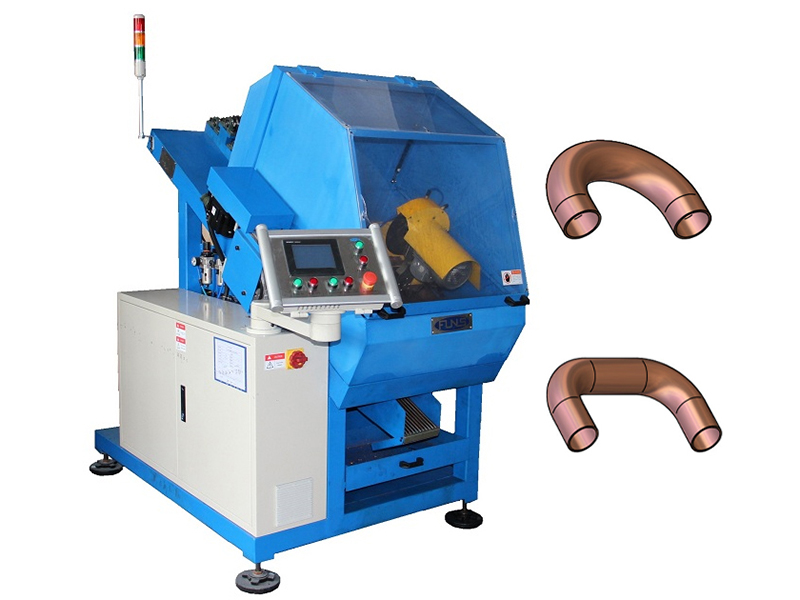

Станок для гибки возвратных труб

Обратная связь

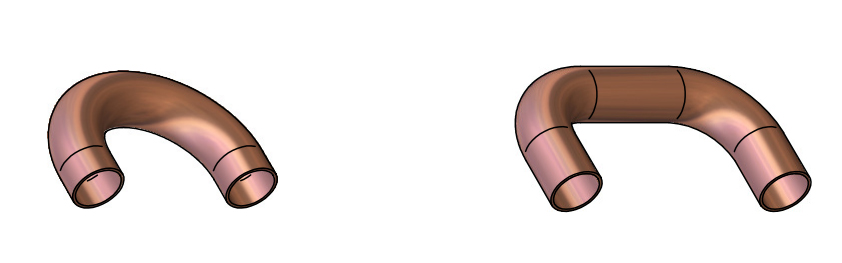

Станок для гибки возвратных труб специально разработан для разматывания, выпрямления, гибки и резки змеевиковых медных труб на возвратные U-образные и перекрестные C-образные трубы, используемые в кондиционерах и теплообменниках.

Станок для гибки возвратных труб состоит из раздаточного устройства для медных труб, устройства для выпрямления, устройства для гибки и резки, устройства разгрузки, гидравлической системы, пневматической системы и системы управления ПЛК.

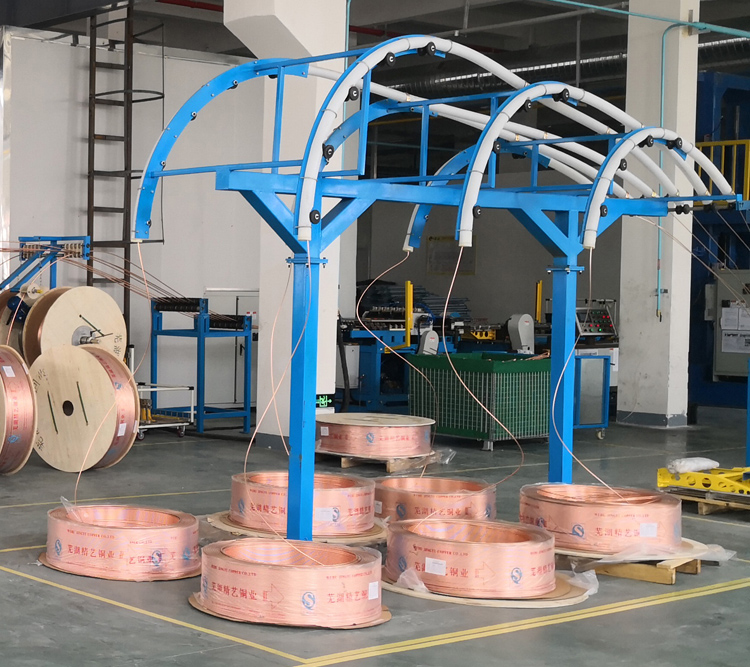

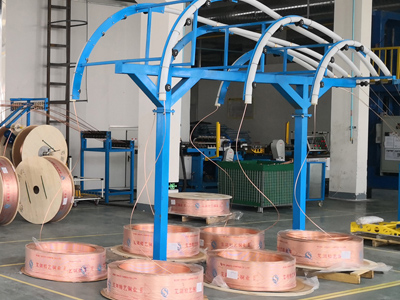

Для змеевиковых медных трубок диаметром не более 9,52 мм (3/8 дюйма) используется компенсационное устройство с пятью головками, пассивный привод (без питания).

Технические характеристики
Наименование Характеристики
Подходящий материал медной трубки TP2
Подходящий размер катушки с медной трубкой Макс. внешний диаметр: Ф1100мм; внутренний диаметр: Ф130мм
Подходящий диаметр медной трубки Φ7.0мм / Φ9.52мм
Количество медных трубок Макс. 5шт
Время цикла < 6с (для U изгибов)
Погрешность высоты U изгиба ±0.5мм
Погрешность длины между двумя стойками Менее 0.5мм
Погрешность радиуса ±0.5мм
Погрешность шага (центральное расстояние между стойками) ±0.1мм
Погрешность прямолинейности Кривизна ≤3мм при длине = 1000мм
Коэффициент сжатия на концах трубы Менее 5%
Коэффициент утончения в области петли Менее 30%
Высота заусенцев на двух концах Менее 0.2мм
Качество отделки Отсутствие складок, царапин, трещин, ямочек, выпуклостей
Общая электрическая мощность 5кВт
Вспомогательное оборудование:

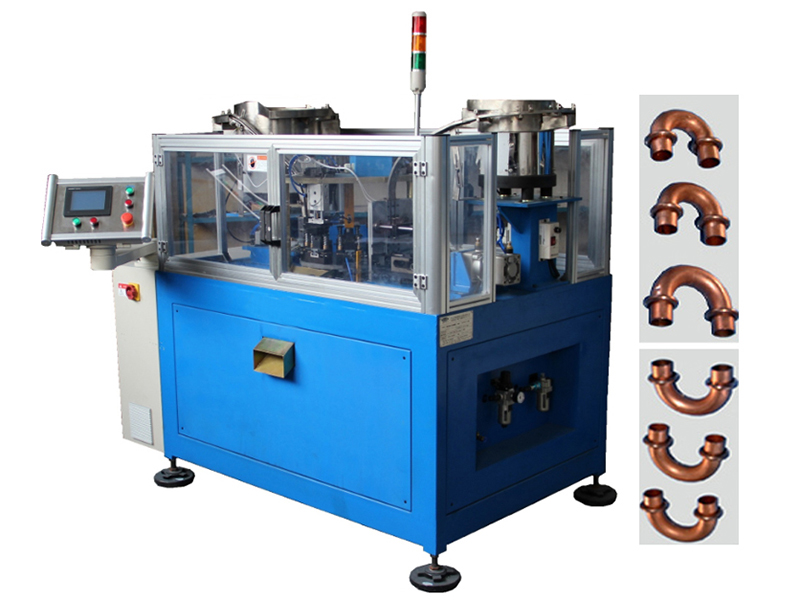

  • Станок для уменьшения/расширения обратных изгибов

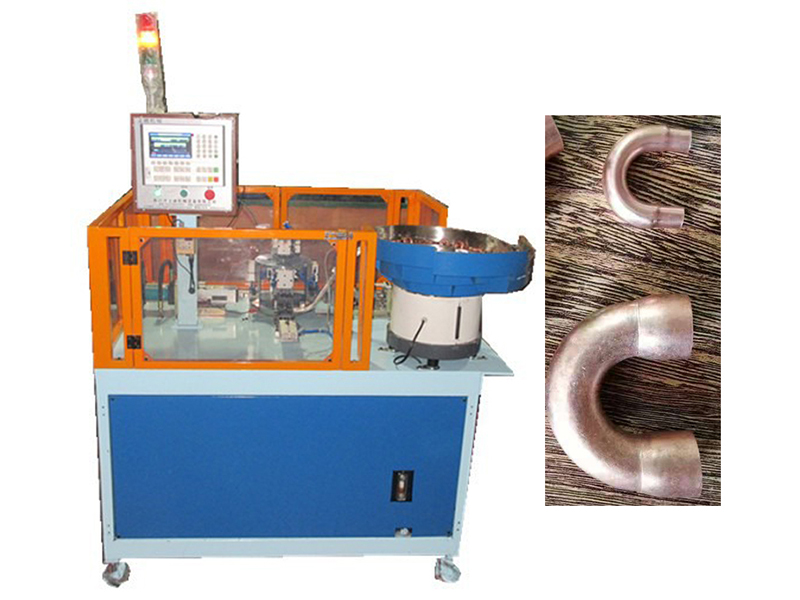

  • Станок для сборки сварочных колец возвратных изгибов

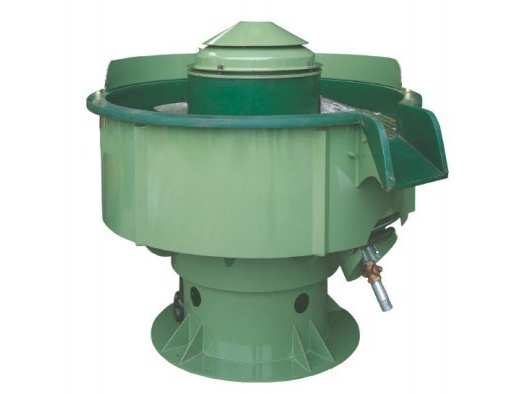

  • Устройство для очистки и полировки возвратных изгибов
