Описание станка для выпрямления и гибки медных труб

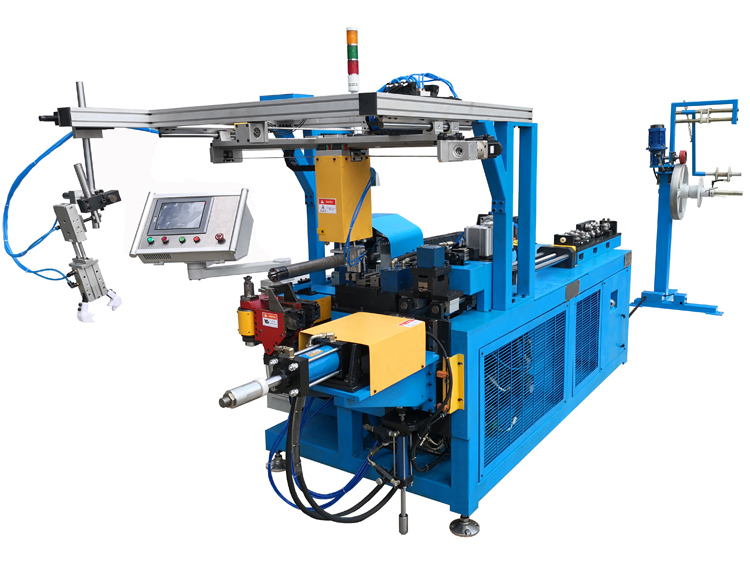

Станок для выпрямления и гибки медных труб специально разработан для разматывания, выпрямления, формования концов, гибки и резки медных труб различной формы, используемых в кондиционерах и теплообменниках.

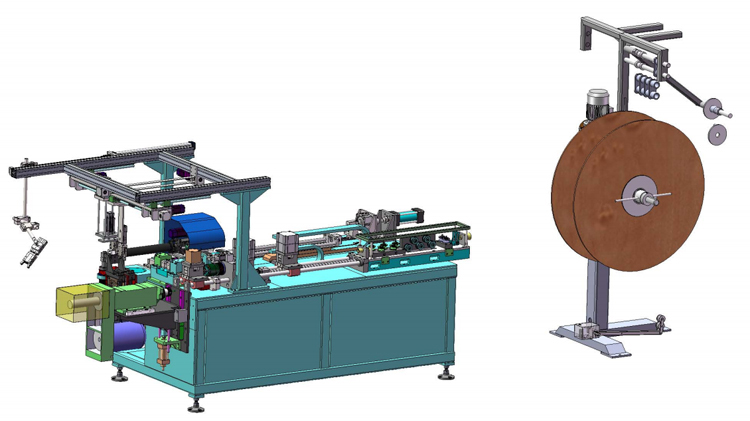

Оборудование представляет собой интегрированную машину, сочетающую в себе функции выпрямления, формования концов и трехмерную гибку. Робот-манипулятор автоматически перемещает готовые детали на станцию гибки.

Машина управляется ПЛК, работает через ЧМИ, полностью автоматическая.

Линия рассчитана на работу в тяжелых условиях эксплуатации (макс. медная трубка с наружным диаметром 22 мм). Усилие зажима для гибки гидравлическое.

Технические характеристики
Наименование Характеристики
Материал медных/алюминиевых трубок Твердый / мягкий
Подходящий размер катушки с медной трубкой Макс. вес 280кг Макс. внешний диаметр: Ф1250мм; Внутренний диаметр: Ф130мм
Подходящий диаметр медной трубки Макс. Φ22мм x 1.2мм
Гибочная станция Радиус изгиба Макс. радиус 60мм; Мин. радиус 10мм
Макс. длина заготовки 1200мм
Ось подачи (X) Ход 0 – 1200мм
Скорость 0 - 1200мм/сек
Точность ±0.05мм
Вращающаяся ось (Y) Угол 0 - ±360°
Скорость 0 - 600°/сек
Точность ±0.05°
Ось изгиба (Z) Угол 0 - 200°
Скорость 0 - 300°/сек
Точность ±0.05°
Станция разматывания и выпрямления Однократный ход подачи Макс. 1000мм
Допуск прямолинейности ≤2‰
Допуск повторного позиционирования При L≤1000мм, ≤0.3мм При L≥1000 мм, ≤0.6мм
Коэффициент уменьшения внутреннего диаметра конца трубки f < 20% *
Разница в длине трубок ≤0.5мм (L=1000)
Состояние поверхности после резки Отсутствие видимых царапин, следов; без заусенцев
Округлость разреза труб При диаметре ≤ ф12.7, ≤3% При диаметре >ф12.7, ≤0.4мм
Формирующая станция (концов трубок) Мощность Гидравлическая
Рабочая станция 1
Метод формования конца Развальцовка
Производительность оборудования 3~4 секунды на изгиб
Электромощность 380В / 50Гц / 7.0кВт
Размер всей линии Д4000 x Ш1000 x В1300мм
Вес 1000кг
Пневматический источник 0.5 - 0.7 мПа
Гидравлическое давление 5 – 7 мПа

* 1-При длине резки менее 100 мм функция предварительного растяжения не работает.
* 2- Коэффициент уменьшения внутреннего диаметра конца трубки означает:
