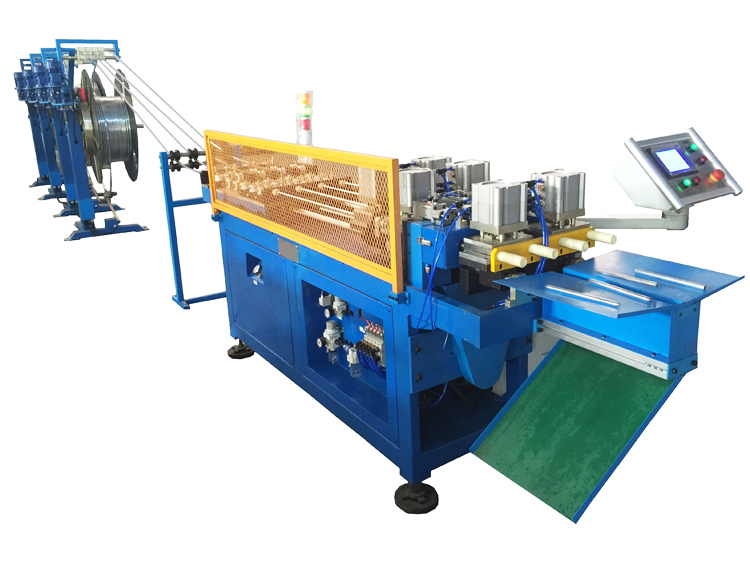

Станок для выпрямления и резки медных труб

Обратная связь

Оборудование для выпрямления и резки медных труб применяется для выпрямления спиральных медных труб, автоматического определения длины и резки без заусенцев.

В станке для выпрямления и резки медных труб используется технология резки с отрывом, которая является самым передовым методом резки в мире. Метод исключает или сводит к минимуму возможное уменьшение внутреннего диаметра трубы, а также обеспечивает результаты резки без заусенцев.

Основные характеристики станка для выпрямления и резки медных труб
  • Сервопривод, стабильная и высокая точность перемещения.
  • Однократная резка четырех частей, высокая эффективность.
  • Использование технологии отрыва, меньший коэффициент уменьшения внутреннего диаметра конца трубки.
  • Орбитальная фреза с распыляемой смазкой, резка без заусенцев.
  • Управление ПЛК, высокая автоматизация—автоматическая подача, автоматическая резка, автоматическая разгрузка, автоматическая сигнализация.

Технические характеристики

Наименование Характеристики Примечание
Материал Медная трубка катушки
Диаметр φ6.35~φ19.05мм
Толщина стенки 0.3~1.0мм
Размер медной катушки Внешний диаметр: 1000~1250мм Внутренний диаметр: 130мм
Вес медной катушки Макс. 280кг
Резка деталей 4 Двойной привод
Длина резки Мин. 40мм, нет макс. предела При длине менее 100мм предварительное растяжение не требуется
Однократный ход подачи 1000мм
Эффективность работы 8 раз в минуту (L=1000)
Допуск прямолинейности ≤2%
Точность репозиционирования L≤1000мм≤0.3мм L≥1000мм≤0.6мм do-исходная толщина стенки
d1-толщина готовой стенки f=(d1- d0)/ d0 %
Скорость усадки внутреннего диаметра патрубка f< 20%
Разница в длине четырех частей s0.5мм (L=1000)
Состояние поверхности после резки Отсутствие видимых царапин, следов и т.д. Отсутствие заусенцев на патрубке
Округлость разреза труб Некруглость s3%
Мощность 380В 50Гц 3КВт Пневматический выключатель
Источник воздуха 0.5-0.7 мПа

Для выпрямителей медных труб и резаков без заусенцев имеется приводная станция для двух или четырех трубок.
