Установка для заливки эпоксидной смолой

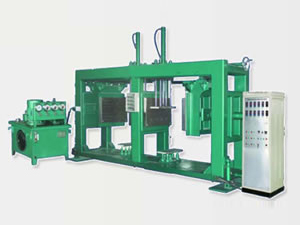

В основе работы Установка для заливки эпоксидной смолой WHAG-888 лежит использование технологии автоматического литья под давлением APG. Оборудование используется для отливки высоковольтных электрических компонентов с эпоксидной смолой. Технология APG позволяет уменьшить продолжительность процесса литья от десятков часов (что характерно для обычного вакуумного способа литья), до десятков минут. Кроме того, применение технологии позволяет отлично контролировать экзотермический эффект, и компенсирует усадку вызванную реакцией отверждения, тем самым гарантируя равномерность размеров и высокую механическую прочность литых изделий.

Технология литья под давлением APG особенно хорошо подходит для литья компонентов для измерительных трансформаторов, полярных стержней для вакуумных выключателей, крышек для выключателей SF6, и другой электронной продукции, имеющей тонкие стенки, сложную структуру, а также для литья многосторонних сердечников выталкивателя, и т.д.

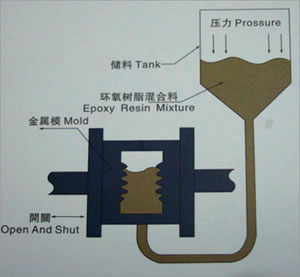

Технологический процесс автоматического литья под давлением (APG) включает три стадии, а именно, предварительное смешивание, автоматическое литье под давлением, и отверждение. Литье под давлением требует наличия следующих компонентов: металлические формы, устройство предварительного смешивания, подвижный сосуд впрыскивания под давлением, гидравлический механизм для литья под давлением, воздушный компрессор, печь для обжига, и некоторые другие.

Наше оборудование для литья под давлением имеет две рабочие станции. Формующие пластины устанавливаются в середине корпуса машины. Во время работы одной станции, другая станция останавливается и осуществляет отвод готовой продукции. Таким образом, значительно улучшается эффективность производства.

Техническая информация
Параметр Показатель
Оборудование для литья под давлением
Размеры пластины пресс-формы (нагревательные пластины) 800 x 800мм
Сила зажима пресс-формы 200кН
Скорость зажима пресс-формы 3.2м/мин
Скорость открывания пресс-формы 5м/мин
Расстояние между плитами для зажима пресс-формы (расстояние между нагревательными пластинами) 200-1200мм
Минимальное расстояние между верхним сердечником-выталкивателем и центром пластины пресс-формы 150мм
Минимальное расстояние между нижним сердечником-выталкивателем и центром пластины пресс-формы 150мм
Размер верхней и нижней пластины пресс-формы 520x240мм
Мощность двигателя гидравлической станции 7.5кВт
Гидравлическое давление 30МПа
Общая мощность нагревания 30кВт
Уровень наклона отливки 0-7°
Внешние размеры (Д x Ш x В) 6630x1350x3195мм
Вес aоколо 4000кг
Устройство предварительного смешивания и передвижной сосуд под давлением
Внешние размеры 1830 x 850 x 2500мм
Мощность двигателя смешивающего устройства 3кВт
Мощность двигателя подъемного устройства смешивающей головки (с гидравлическим приводом) 0.75кВт
Скорость вакуумного насоса 8л/с
Степень вакуума 0.5мбар
Мощность двигателя вакуумного насоса 1.5кВт
Нагрузка передвижного сосуда под давлением 100л
Способ нагревания сосуда под давлением Масляный нагрев
Мощность нагрева 1.5кВт

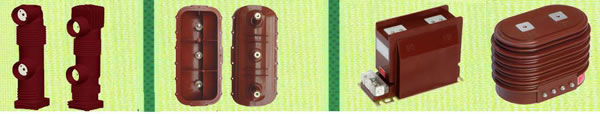

Образцы продуктов
