Намоточная машина для катушек трансформаторов

Есть горизонтальные катушки обмотки машины и вертикальные обмотки, с различным объемом и конфигурацией.

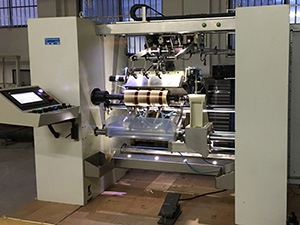

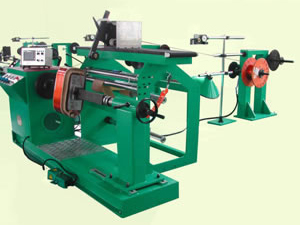

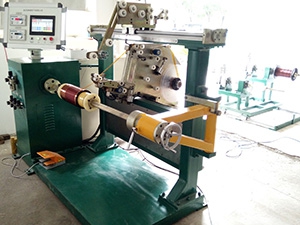

Горизонтальные намоточные машины (с автоматическим устройством)
Намоточная машина для катушек трансформаторов

Эта намоточная машина подходит для намотки катушек, используемых в средних - малых распределительных трансформаторов, трансформаторов тока- напряжения, реакторов и т.д.
Эта машина состоит из устройства обмотки, устройства автоматического провода-композиции, межслойной изоляции подающего устройства, регулируемого провода разрядника напряжения, пневматической системы, PLC и серво системы управления и т.д.
Эта машина имеет высокую степень автоматизации, полный набор функций, мощную динамическую силу. Может подавать осевую герметичность и компактность, поэтому особенно подходит для намотки прямоугольных катушек.
1. Максимальный внешний диаметр катушки: менее, чем 600mm
2. Осевая высота: менее 700mm
3. Длина прямоугольной катушки: макс. 1000mm
4. Вес катушки: макс. 500kg
5. Подходящий провод: плоский провод макс. 3x12mm; лакированная круглая проволока диаметром 0.3-3mm
6. Скорость намотки: 0~200rmp

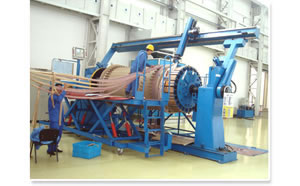

Горизонтальные намоточные машины (большой емкости)
Намоточная машина для катушек трансформаторов

Этот вид машины используется для намотки катушек трансформаторов большой мощности и ректоров от 5 тонн до 35 тонн.
Машина может быть оснащена вертикальным и горизонтальным устройством уплотнения обмотка будет более компактной, гарантирует качество намотки катушек.
Оснащен современным электронным счетчиком, который рассчитан как положительные, так и обратные повороты, а также имеет функцию запоминания.
Основные технические данные.

Параметры WRJ-5 WRJ-10 WRJ-15 WRJ-20 WRJ-25 WRJ-35
Максимальная нагрузка (T) 5 10 15 20 25 35
Максимальный диаметр рулона (mm) 1500 1800 2000 2800 2800 3000
Диаметр зажима (mm) 750 1000 1400 1800 1800 2000
Расстояние между зажимом и задней части (mm) 3000 3000 3500 4600 4600 4600
Высота главного шпинделя (mm) 1200 1400 1600 1800 1800 1800
Ход задней бабки станка (mm) 2000 2000 2000 2600 2600 2600
Устройства диапазона уплотнения 35°
Ход уплотнения головки (mm) 500 750 750 750 1040 1040
Скорость главного шпинделя (r/min) 0~10 0~10 0~10 0~10 0~10 0~7
Максимальная сила вертикального уплотнения (kgf) 120 160 160 160 160 160
Максимальная сила горизонтального прессования (kgf) 250 300 300 300 300 300
Максимальный крутящий момент (N.m) 8000 15000 2000 25000 30000 40000

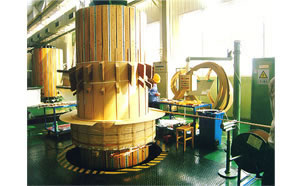

Вертикальные намоточные машины
Намоточная машина для катушек трансформаторов
Эта машина специально разработана для намотки катушек высокого напряжения и сверхвысокого напряжения трансформаторов.
Зажимной патрон может быть поднят/вывод в зависимости от высоты катушки, таки образом, чтобы сохранить рабочую высоту.
Эта машина инверторного управления, стабильный запуск, низкий уровень шума и легкая операция.
Машина оснащена электронным счетчиком, который может уменьшить движение заднего хода. Автоматическая остановка
10T 20T 25T 30T
Диаметр зажима mm ф1500 ф2900 ф2200 ф2800
Максимальный диаметр поворота mm ф2200 ф3000 ф3400 ф3500
Сила подъема зажима mm 2200 3000 3000 3500
Максимальная нагрузка T 10 20 25 30
Максимальный крутящий момент N.m 9000 15000 16500 23000
Скорость вращения зажима r/min 0~10 0~10 0~10 0~10
Подъемная скорость зажима m/min 0.5 0.5 0.5 0.5
Скорость растяжения пластины m/min 2.5 2 2.5 2.5
Диапазон растяжения пластины mm ф680~ф2232 ф1040~ф3040 ф1800~ф3600 ф1800~ф3600
Размеры mm 5086×4586×4263 6500×6000×5020 6856×6356×5020 6856×6356×5020

Мы можем обеспечить любыми катушками обмотками машин, не только для трансформаторов, но и для других электрических аппаратов.
