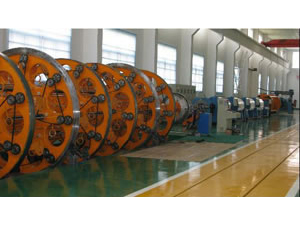

Линя производства транспонированных проводов

Линя производства транспонированных проводов

Эта производственная линия предназначена для производства проводников с непрерывной транспозицией, используемых в огромных обмотках трансформаторов с напряжением менее 1000 мВА и 1000 кВ. Основной функцией оборудования является скрутка плоских медных проводов, с периодической сменой положений фаз. Машина, через точные механические действия перемещающей головки, изгибает плоские медные провода вдоль узкого поперечного сечения и повторно транспонирует относительно друг друга, а затем провода покрываются бумажной изоляцией и наматываются на приемную катушку.

Характеристики и особенности
1. 24-96 размотанных проводов, большое расстояние размотки, угол размотки менее 16 °
2. Линия для производства проводников с непрерывной транспозицией оснащена выравнивающим устройством принудительного действия, с углом выравнивания 8-10 °, и точной настройкой напряжения.
3. Перемещение готовой продукции осуществляется двойным толканием под действием постоянного давления; расстояние перемещения: 22-35 мм; регулировка без зазора, частота транспозиции: максимум 120 раз в минуту
4. Устройство обмотки проводов бумажной лентой с функцией дополнительного натяжения
скорость намотки этого устройства настраивается в диапазоне 40-70% номинальной скорости.
5. Наше оборудование оснащено двух-головочным устройством буксировки гусеничного типа. Информация о тяговом усилии выводится на экран и регулируется в соответствии с Вашими требованиями.
6. Управление сервоприводом переменного тока в совокупности с инверторным приводом, система управления с ПЛК, передача высокоточного синхронизированного управления каждой части, запись и функция самоочистки, удаленный диагностический контроль.

Технические характеристики
Параметры Показатели Единицы измерения
Количество плоских проводов 7-95 шт.
Размер одиночного провода A: 1.12-2.85; B: 3.15 - 13 мм
Максимальные размеры готовой продукции 28x90 мм
Вращательная скорость стоячего контейнера (бесступенчатое наматывание) 1-10 об/мин
Буксировочная скорость (бесступенчатое наматывание) 1-10 м/мин
Шаг перемещения (бесступенчатое наматывание) 50-250 мм
Скорость намотки (бесступенчатое наматывание) 50-450 об/мин
Шаги намотки (бесступенчатое наматывание) 50-100 мм
Максимальное количество слоев намотки 8 x n слоев
Ширина изоляционной бумаги 14-35 мм
Направление перемещения Right
Мощность главного двигателя 18-55 кВт
Размер намоточного барабана в контейнери PN400-PN500
Размер диска намоточного устройства PN800-PN2000
Мощность двигателя намоточного устройства 7.5 кВт
Размеры линии (38000-58000) x 5200 x 4200 мм
Вес 38-61 тонн
Общая мощность 60-113 кВт
