Оборудование для производства беспорядочных трансформаторов

Беспорядочные трансформаторы разработаны с беспорядочным ядром, которое не имеет потерю нагрузки на 20% меньше, чем по сравнению с обычным ядром CRGO.
Мы можем обеспечить машинами для производства беспорядочных трансформаторов и оказать техническую поддержку.

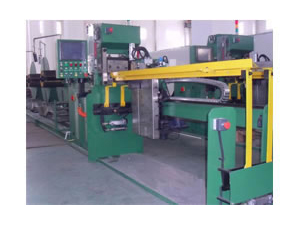

I Машина беспорядочной резки
Оборудование для производства беспорядочных трансформаторов

Эта машина беспорядочной резки специально разработана для автоматической резки и укладки полос для ядра.
Эта линия принимает PLC контроль, сервопривод, операция с сенсорным экраном и высокой точностью передачи механизмов, таким образом, обеспечивает высокую степень автоматизации, высокая производительность и высокая надежность.

Основные технические данные
Модель FJJ-2000 FJJ-5000
Высота аморфного сердечника 150-850мм 150-2000мм
Ширина аморфного сердечника 30-450мм 50-1500мм
Толщина аморфного сердечника 25-130мм 25-150мм
Ширина аморфной полосы 140-230мм
Длина резки 300-3000мм 300-5000мм
Толщина резки Макс. 15 слоев. Толщина каждого слоя составляет 0.025мм
Точность резки по длине ±0.5мм
Точность угла резки ±0.05°
Точность укладки ±0.5мм
Скорость подачи 5-80m/мин
Скорость резки 0-30 раз/мин 0-20 раз/мин
Электропитание 10кВт
Потребление воздуха 0.3м3/мин
Требуемая площадь пола для установки машины 12×2×2.2м 15×2×2.2м
II Печь для отжига
Намоточная машина для катушек трансформаторов

Данная вакуумная печь для отжига разработана специально для отжига сердечников из аморфных сплавов.

Отдельная система контроля температуры (PID), 30-разделов программируемого контроллера температуры, функция тревоги перегрева.
Каждый этап нагрева трубки 200A предохранителя, отдельный переключатель управления.
Оснащен 6 датчиками температуры с числовым отображением.
Печи заполнены азотом. Старт/Стоп заполнения контролируются электромагнитным клапаном, который программируется PLC.

Технические характеристики вакуумной печи для отжига
Параметры Спецификации
Габаритные размеры 2250×1900×2360мм
Размер отжиговой камеры 1500×1500×1700мм
Макс. температура 450°C
Номинальная мощность 78кВт, 3 фазы
Продолжительность нагрева Менее 3 ч
Равномерность температуры ±10°C
