Главная страница Машина для производства трансформаторов Установка для резки заготовок сердечника трансформатора

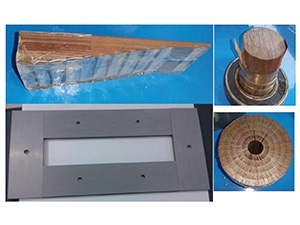

Линия автоматической поперечной резки кремнистой стали

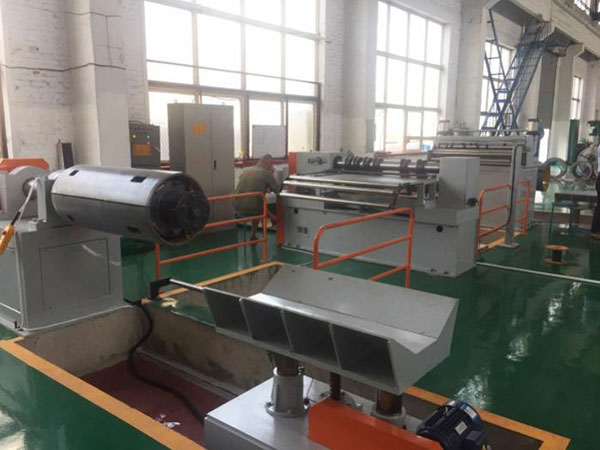

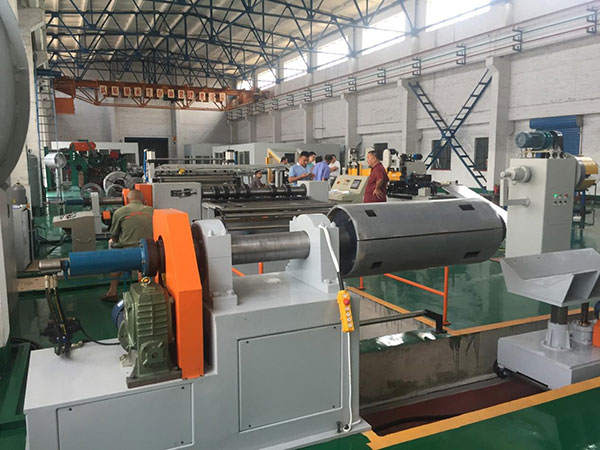

линия продольной резки на мерные длины
Эта линия технологии похожая на GEORG из Германии. Сочетает в себе коническую резку и V-образный надрез (перфорация не является обязательной)

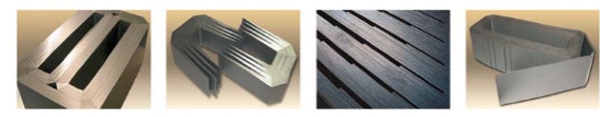

Данная линия для продольной резки применяется для резки большой рулонной кремнистой стали на полоски для стального сердечника, используется в трансформаторах, и других электрических приборах.
Данная линия состоит из гидравлического разматывателя, No.1 резервуара, машины продольной резки, No. 2 резервуара, направляющего и натяжного устройства, наматывателя, тележки для выгрузки, гидравлической системы и системы управления.

Технические параметры:
Параметры Спецификации
1 Модель BGJ-1000 (BGJ-1250)
2 Толщина стальной катушки 0.23-0.6мм
3 Макс. ширина катушки 1000мм (1250)мм
4 Макс. вес катушки 5т (6т)
5 Внутренний диаметр разматывателя 460-520мм
6 Наружный диаметр разматывателя 1200мм
7 Скорость резки 10-60м/мин
8 Высота заусенца Менее 0.02мм
9 Количество продольных полос Макс. 20шт
10 Мин. ширина продольной резки 40мм
11 Материал дискового ножа Твердый сплав
12 Размер дискового ножа 120 /198.45 /18мм
13 Срок службы дискового ножа Более 100км перед затачиванием
14 Допуск по ширине продольной резки Менее 0.2мм
15 Внутренний диаметр намотчика 500мм
16 Вес намотчика 5т (6т)
17 Общая мощность Около 29кВт
18 Длина машины 11м (12м)
19 Общий вес Около 10т (14т)

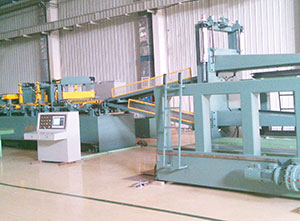

Автоматическая линия для поперечной резки кремнистой стали

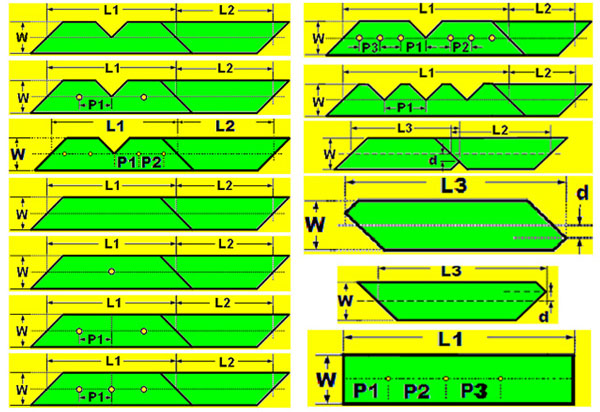

Данная линия является сочетанием косой обрубки и V- образной высечки (пробивание отверстия по выбору)
Комбинация линии:
1.двухсторонний разматыватель, передвижной возбудитель, способность 5т.
2.Высокоточное серво питающее устройство, питающая точность ≤0.1мм
3.высокоточный пневматический V-образный вырубной пресс с приводом сервомотора, неточность следящей подачи ≤ 0.1мм, угол высечки ≤1°, материал 4.штампа для высечки изYG20 сплава.
5.высокоточные пневматические механические ножницы (два аппарата) для 45° резки, угол резки ≤1°, материал разрубного ножа изYG20 сплава.
6.двухслойный сортировальный стол
7.двухслойный стол для подъема и опускания, способность 10т.
8.PLC система управления

Главные технические параметры:
Модель BHX-400 BHX-600 BHX-900
Ширина рулона текстурованной холоднокатаной электротехнической стали 40-440мм 60-640мм 80-920мм
Длина резки 250-2500 400-3500 500-5000
Толщина текстурованной холоднокатаной электротехнической стали 0.23-0.35 0.23-0.35 0.23-0.35
Точность поперечной резки ±0.1мм ±0.1мм ±0.1мм
Высота заусенца ≤0.02мм ≤0.02мм ≤0.02мм
Точность угла резки ±0.025° ±0.025° ±0.025°
Скорость подачи 0-240м/мин 0-240м/мин 0-240м/мин
Продолжительность резки ≤230мс ≤240мс ≤250мс
Срок службы пробивного/высечного штампа 1,200,000 раз перед затачиванием
Макс. степ-лэп 40мм 40мм 40мм
Количество степ-лэпов 1, 2, 3, 4, 5, 6, 7
Метод укладки полос Автоматическая укладка
Общая электрическая мощность 20кВт 30кВт 35кВт
Требуемая для машины площадь пола (Д×Ш×В) 15м×5м×2м 18м×5.5м×2.5м 22м×6м×2.5м

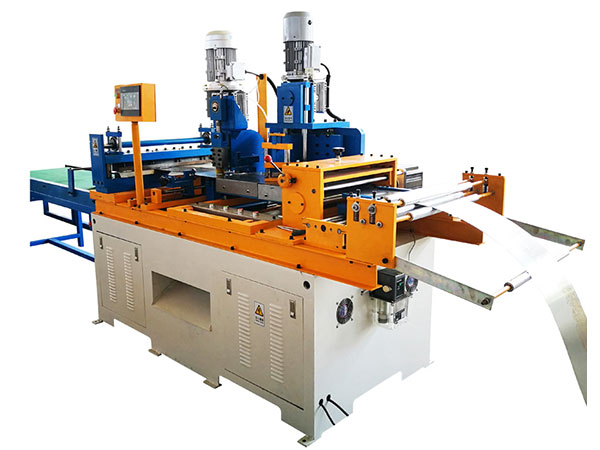

Полуавтоматическая линия для поперечной резки кремнистой стали
Данная линия поперечной резки применяется для резки кремнистой стальной ленты на полосы с обоих концов в 45°, для косой обрубки и V- образной высечки данной линии с V- образным вырубным прессом и механическими ножницами.
Технические параметры
номер модель
пункт
BHJ 400 BHJ 500 BHJ 600 BHJ 800 BHJ 850
1 Толщина стали 0.23~0.5мм
2 Ширина полоски 40~400мм 40~500мм 90~600мм 100~800мм 100~850мм
3 Длина полоски 300~1600мм 300~2000мм 950~3150мм 950~4200мм 950~4200мм
4 Неточность поперечной резки +/-0.2мм
5 Высота заусенца Меньше чем 0.03мм
6 Неточность угла резки Меньше чем 0.5° каждого1000мм
7 Скорость резки 28 шт/мин и1000мм длина Линейная скорость45м/мин и 2000мм длина
8 Общая мощность 11.2kW 11.2kW 18.7kW 18.7kW 18.7kW
9 Длина линии 10.5m 10.5m 18.7m 20.9m 20.9m
10 Емкость трансформатора 10000kVA и меньше 20000kVA и меньше 31500kVA и меньше 31500kVA и меньше 31500kVA и больше

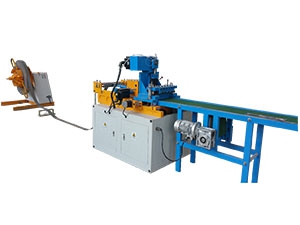

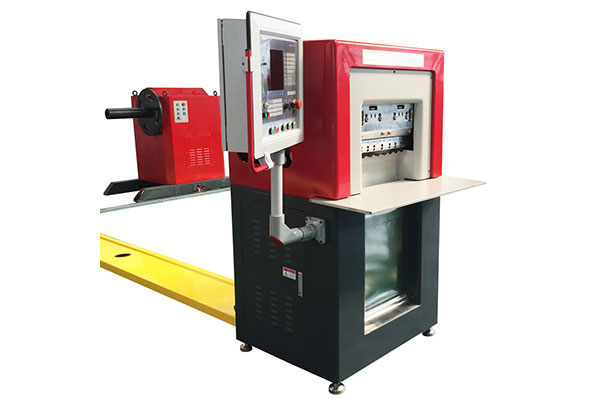

Компактная машина для резки заготовок сердечников трансформаторов

Данная машина для резки заготовок трансформаторных сердечников разработана с компактной конструкцией. Она имеет функции штамповки, насечки и резки. Общая длина машины не превышает 6м. Для удобной работы предусмотрен сервопривод, ПЛК и человеко-машинный интерфейс. При помощи ПЛК можно задать угол резки, положение отверстия, положение V-образной насечки, длину резки и шаг резки.

Технические характеристики
Параметры Спецификации
1 Модель JN-5003
2 Толщина текстурованной холоднокатаной электротехнической стали 0.23-0.6мм
3 Ширина рулона текстурованной холоднокатаной электротехнической стали 30-500мм
4 Длина резки 1-999999мм
5 Допуск резки по длине ±0.1мм
6 Допуск угла резки ±0.03°
7 Допуск позиционирования пробивки ±0.1мм
8 Допуск позиционирования для высечки ±0.1мм
9 Высота заусенца Менее 0.02мм
10 Скорость подачи Макс. 100м/мин
11 Скорость производства 30-60 шт/мин
12 Пробивной/высечной штамп Твердый сплав
13 Материал режущего лезвия Твердый сплав
14 Срок годности штампа и лезвия Более 1.2 млн. раз перед затачиванием
15 Макс. степ-лэп 40мм
16 Количество степ-лэпов 1, 2, 3, 4, 5, 6, 7
17 Серводвигатели Delta (Тайвань)
