Линия для производства конструкционных панелей

Линия для производства конструкционных панелей
Описание

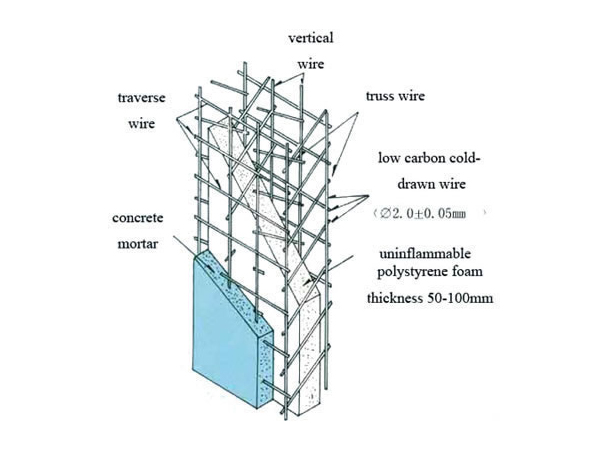

Данная линия применяется для производства конструкционных железобетонных панелей. Сердцевина данных трехмерных конструкционных панелей применяет невоспламеняемую полистирольную плитку с толщиной 50мм, поверхность панелей покрывают сварную проволочную сетку. Данные конструкционные панели являются полуфабрикатами, из данных панелей будут производить железобетонные панели.
Состав производственной линии:
Данная линия состоит из оборудования для сварки сетки, машины для сварки трехмерной решетчатой рамы, арматурно-намоточной машины, машины для выравнивания и резки проволоки, воздушного компрессора, резервуара для хранения топлива, ручного аппарата для точечной сварки .
Технические параметры:

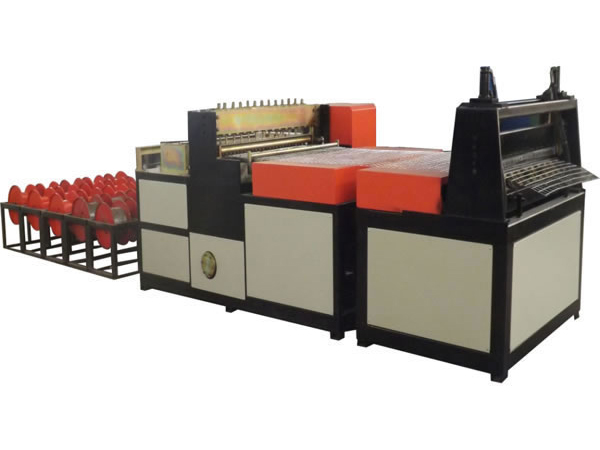

1. Оборудование для сварки сетки
3D Panel Welding Machine
применяет электронное синхронное регулирование, точность регулирования высокая, эффективность сварки высокая, управление удобное.
Высокоточное устройство позиционирования и резки.
может свободно регулировать решетки

Диаметр проволоки 1.5-2.8мм Скорость сварки 45 раз/мин
Диаметр решетки 50*50мм—200*200мм Номинальная мощность 75kVA
Ширина сетки 1200мм размеры 2.5x2.1x1.4m
Количество основ 24* вес 2.5T
примечание: * 25 основ по выбору .

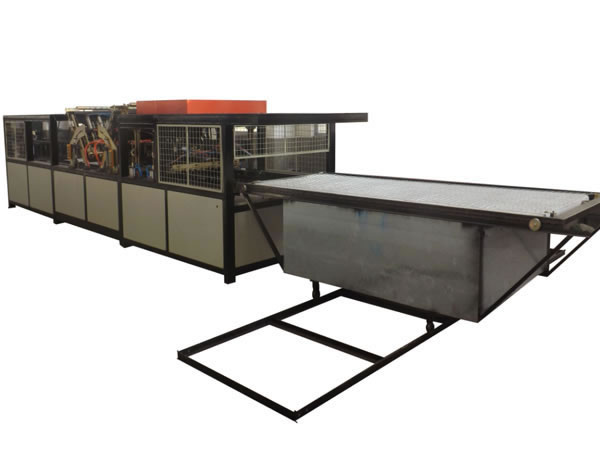

2. машина для сварки трехмерной решетчатой рамы
данная автоматическая машина для сварки трехмерной решетчатой рамы применяет PLC управление, сенсорный экран, пневматический сервомотор для привода.
Номинальная мощность 75kVA
Входное напряжение AC380V, 50Hz*
Расположение воздушного питания 3м3/мин, 0.6МПа
материалы EPS/XPS панель Толщина 30мм-100мм, огнестойкий
Рулонная проволока Одиночная/двойная сетка, рулонная проволока с разной толщиной, диаметр проволоки 2.0-3.0мм
сетка 52мм x 50мм or 50мм x 50мм
масштаб Стандартные размеры: 3000мм x 1220мм (ДxШ)** около 300,000-350,000 м2/год
недостающий коэффициент сварки Меньше чем 5%
Сила сварки Больше чем 330N
Внешние размеры Д x Ш x В 13.5 x 1.8 x 1.7m
вес   4000кг
Примечание: электропитание согласно потребности макс. размеры машины: 6000мм x 1220мм
3. машина для выравнивания и резки проволоки мощность мотора для резки: 1,5кВт, макс. диаметр проволоки 4мм
4. арматурно-намоточная машина

Данная машина применяется для обмотки проволоки на рулон для обвязки разматывающего устройства. Мощность мотора 1,5кВт, диаметр проволоки 4мм.
5. воздушный компрессор, резервуар для хранения топлива
поток: 3м3/мин, давление: 0.6-0.8МПа, мощность мотора: 9кВт, емкость резервуара для хранения топлива: 1м3
6. ручной аппарат для точечной сварки
электрическая мощность: 75kVA.
7. разматыватель
пассивный привод, емкость: 2000кг.
