Машина для сварки стального решётчатого настила

Обратная связь

Описание машины для сварки стального решетчатого настила

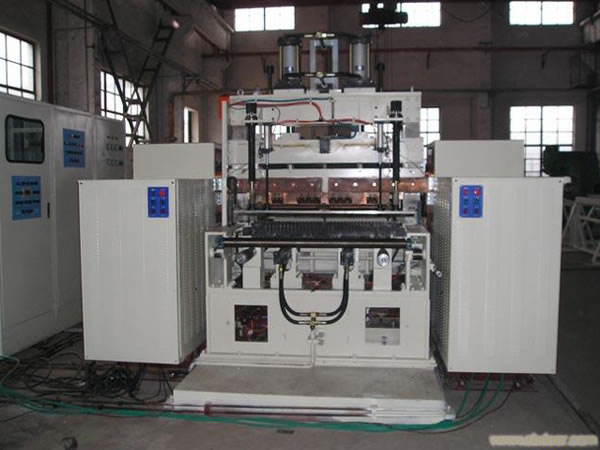

DM-600 машина для сварки стального решетчатого настила состоит из портального сварочного оборудования, стального двухслойного питающего устройства, перекрестного падающего устройства, стального решетчатого буксирного прибора, гидравлической или пневматической системы, охлаждающей системы, системы электрического управления и т.д.

Сырьевые материалы для производства стальных решетчатых настилов

Параметры Спецификации
Подходящий материал Холоднокатаная или горячекатаная сталь
Ширина несущей полосы 25-75мм
Толщина несущей полосы 2.5-7мм
Поперечная полоса Полоса круглого сечения Диаметр: 4мм, 5мм, 6мм, 8мм
Скученная полоса квадратного сечения 4×4мм, 5×5мм, 6×6мм, 8×8мм

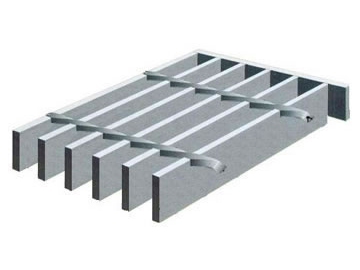

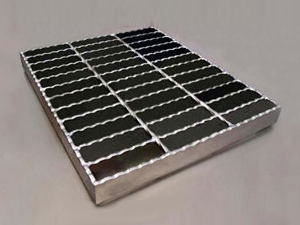

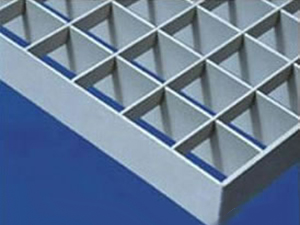

Характеристики готового стального решетчатого настила

Параметр Спецификации
Размер готового решетчатого настила 1000×6000мм (Ш×Д)
Расстояние между несущими полосами 30, 40, 50, 60мм, регулируемое
Расстояние между поперечными полосами 38-160мм, регулируемое
Допуск по ширине Менее ±3мм
Неперпендикулярность несущих полос Менее 10% ширины полосы
Отклонение положения поперечной полосы Поверхность поперечной полосы не выступает над поверхностью несущей полосы более чем на 1мм; оба конца поперечиной полосы не выступают над решетчатым настилом более чем на 2мм.
Предельное отклонения расстояния от конца поперечиной полосы к центру решетчатого настила Менее 3мм
Предельное отклонения расстояния между любыми двумя поперечными полосами (в пределах 1500мм по длине) Менее ±5мм
Отклонение по диагонали Менее ±5мм в пределах 1000мм по длине

Технические характеристики машины для сварки стального решетчатого настила

Параметр Спецификации
Источник питания 3 фазы, 380В, 50/60Гц
Номинальная мощность сварки 6×100кВА
Трансформатор 630кВА
Номинальный ток 600A, переменный ток
Мин. рабочий ток 280A, переменный ток
Номинальная низкая временная нагрузка 50%
Макс. усилие прессования 25кН
Макс. ход инструмента для прессования поперечной полосы 50мм, регулируемый
Вес машины Около 4.5т
Охлаждающая вода 0.2МПа
