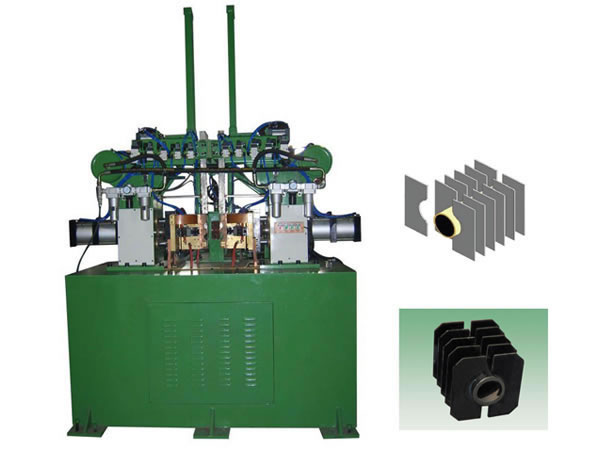

Машина для приварки H-образного оребрения к котельным трубам

Описание
Машина для приварки H-образного оребрения к котельным трубам разработана для изготовления ребристых труб, состоящих из одинарных или двойных труб. Готовые ребристые трубы широко используются в котельном оборудовании. В комплектацию данного оборудования входит толкающая тележка, пневматическая система, сварочный аппарат и опорная рама.

Будучи управляемой ПЛК, машина для приварки H-образного оребрения к котельным трубам работает в полуавтоматическом режиме. Производственный процесс включает в себя ручную подачу стальных труб, ручную разгрузку оребренных труб, ручную загрузку оребрений и автоматическую подачу оребрений. Шаг и длина ребра могут быть настроены при помощи ПЛК. Следует отметить, что может быть установлен различный шаг ребра на одной трубе.

Характеристики труб и оребрений для приварки

Параметры		Спецификации
Длина трубы с H-образным оребрением		1-15м
Толщина подходящего H-образного оребрения		2-3мм
Диаметр подходящей базовой стальной трубы		19-51мм
Подходящий материал	Базовая труба	Углеродистая сталь	Углеродистая сталь	Нержавеющая сталь
	Оребрение	Углеродистая сталь	Низкоуглеродистый стальной сплав	Нержавеющая сталь

Технические характеристики машины для приварки H-образного оребрения к котельным трубам

Параметры	Спецификации
Сварочный источник питания	Промежуточный преобразователь частоты, 160кВА× 3
Метод охлаждения сварочного трансформатора	Водяное охлаждение
Выпрямляющий диод	ABB (Швейцария), 12шт
Активный сварочный электрод	Сплав Be-Co-Cu
Прижимная сила электродов	2500Н
Пневматический цилиндр для прессования и позиционирования	Airtec (Тайвань)
Отжиговая секция	Время отжига регулируется
Скорость сварки	< 4 сек (для базовой трубы 38.1мм и оребрения 3мм)
Предел прочности сварного шва	>50МПа (при показателях менее заданного значения базовая труба разорвется)
Ширина сварочного шва	Больше, чем толщина оребрения
Допуск по длине приваренного оребрения (полная длина)	±1мм
Допуск по длине приваренного оребрения (неполная длина)	±0.5мм
Допуск по шагу оребрения	±0.1мм
Пендикулярность между оребрением и базовой трубой	±1°
Разность высот между ребрами	±0.2мм
Расстояние между центрами двух труб	±0.2мм (for twin-tube)

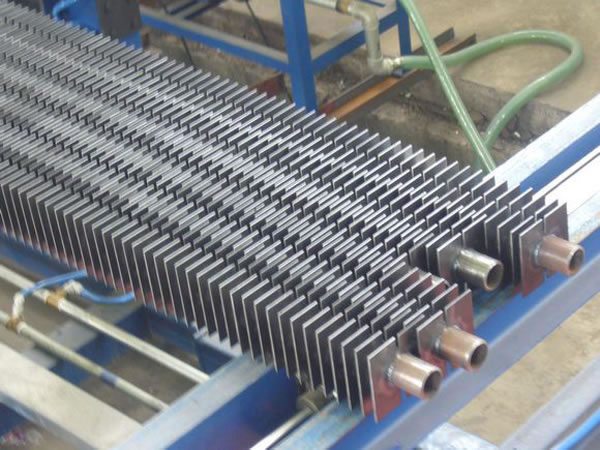

Изображение котельных труб с H-образным оребрением
