Испытательная установка и прожиг кабеля, состоит из мощности частоты, преобразователя возбуждения, стабилизаторов и делителя напряжения. Реакторы, сухого типа соответствуют для тестирования, различных кабелей. Переменная резонансная частота высокого напряжения стабилизатора и конденсатора достигает резонанса путем изменения частоты питания и получение высокого напряжения и большого тока на объектах проверки.

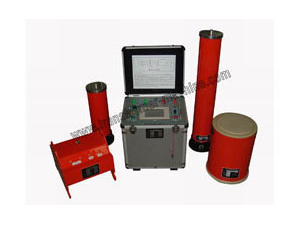

Портативная тестирующая система прожига кабеля, специально предназначена для тестирования кабеля. Некоторые соединительные части могут весить 60Kg и 30Kg.

Параметры Спецификации
Номинальное выходное напряжение 0-130кВ
Выходная частота 20-300Гц
Резонансная волна напряжения Синусоидальная волна, с коэффициентом отклонений менее 1%
Продолжительность работы при полной нагрузке 60мин
Качественный показатель системы Более 20 при макс. нагрузке
Регулировка частоты 0.1Гц, показатель нестабильности менее 0,01%
Источник питания 220В или 380В

Конфигурация и Тестирование - Испытательная установка и прожиг кабеля

Код Основные конфигурации Кабель соответствующий требованиям
Мощность частоты Реактор Возбуждение преобразователя Делитель напряжения
ZXZ-44/22 2.5kW 1A/220kV, 2 комплект 2.5kVA/1kV 25kV 10kV 300mm2 ≤1km
ZXZ-88/22 4kW 2A/22kV, 2 комплект 4kVA/1kV 25kV 10kV 300mm2 ≤2km
ZXZ-132/22 6kW 2A/22kV, 3 комплект 6kVA/1/3kV 70kV 10kV 300mm2 ≤3km 35kV,300mm2 ≤0.7km
ZXZ-198/22 10kW 1.5A/22kV, 6 комплект 10kVA/1/3kV 70kV 10kV 300mm2 ≤4km 35kV,300mm2 ≤1km
ZXZ-264/22 15kW 2A/22kV, 6 комплект 15kVA/1/3kV 70kV 10kV 300mm2 ≤4km 35kV,300mm2 ≤1km
ZXZ-396/22 15kW 3A/22kV, 6 комплект 15kVA/1/3kV 130kV 10kV 300mm2 ≤8km 35kV,300mm2 ≤2km
ZXZ-640/22 25kW 2.5A/32kV, 8 комплект 25kVA/1/3/5kV 130kV 10kV 300mm2 ≤10km 35kV,300mm2 ≤3km 110kV,400mm2 ≤1km
ZXZ-1280/22 50kW 5A/32kV, 8 комплект 50kVA/1/3/5kV 130kV 10kV 300mm2 ≤20km 35kV,300mm2 ≤8km 110kV,400mm2 ≤2km
