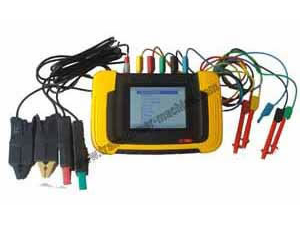

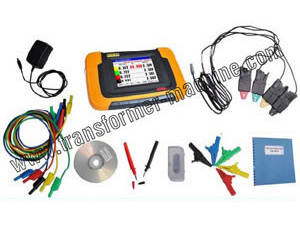

Анализатор качества электроэнергии PQA-3561 мощностью 3P/3W и 3P/4W, используется для тестирования и определения качества электрической энергии. Выявляет почти все процессы, негативно влияющие на качество электрической энергии. Обеспечивает многофункциональный анализ электро-гармонического напряжения, тока, частоты, 3-фазный баланс, мощность и энергия, запись данных и т.д.
Анализатор качества электроэнергии помогает установить, предсказать и предотвратить проблемы в системе распределения энергии. Имеет особенность большого размера памяти, длительное время анализа и сбора, данных электрической энергии; PC с программным обеспечением.

Применение - Анализатор качества электроэнергии
1. Устранение неполадок – диагностика проблем отображена на экране, в оперативном режиме.
2. Предварительная диагностика – обнаружение и предотвращение качества электроэнергии до их возникновения.
3. Проверка качества электроэнергии на входе.
4. Анализатор качества электроэнергии обнаруживает недостатки или проблемы с перебоями.
5. Нагрузка исследования – проверка объема электрической системы до увеличения нагрузки.
6. Определение качества – определение потребления количества энергии до и после перестановки, в целях экономии энергии электрических приборов.

Основная характеристика - Анализатор качества электроэнергии
1. Легкий вес, небольшой размер, портативный.
2. Цветной жидкокристаллический дисплей 5.7" 320x240.
3. Проверка 3-фазного напряжения, нулевой линии, 3-фазного тока, нулевого тока и более.
4. Анализатор качества электроэнергии имеет до50 раз гармонического тестирования с частотной диаграммой спектра.
5. Мощность тестирования: 3-фазная фиксируемая мощность, активная мощность, реактивная электрическая мощность, фактор мощности и 3-фазная электрическая мощность.
6. 3-фазный дисбаланс тестирования с четким графиком.
7. Минимальное количество записи 40 раз с наибольшим импульсным током и также 40 раз при падении и повышении.
8. Тестирование на волновое движение, короткого времени и длительного времени вспышки.
9. Анализатор качества электроэнергии с цифровым осциллографом, испытание колебаний сигнала для напряжения и токового сигнала.
10. С программным обеспечением для удобного анализа результата контроля.
11. Порт передачи данных USB.
12. Высокая характеристика литий ионных батарей, с продолжительностью работы 5 часов.

Параметры Спецификации
Входное полное сопротивление 1МОм, 20пФ
Диапазон измерения напряжения 10-700В (среднеквадратическое действующее напряжение)
Диапазон измерения тока 5A, 10A, 100A, 1000A, 1500A и 3000A (при помощи токовых клещей)
Частотный диапазон 40Гц-70Гц
Измерение гармонических составляющих С 1 до 50 гармоники
Пусковой ток 2000A
Пиковое напряжение 1000В
Вес основного корпуса 1.6кг (3.53 фунтов)

Основные данные функции измерения – Трехфазный анализатор качества электроэнергии

Пункт Диапазон измерения Точность
Напряжение 10~700V (регулируемый RMS) +/-0.5%
Ток 0.5~3000A (регулируемый RMS) +/-0.5%
Частота 40~70Hz +/-0.01Hz
Тестирование гармоники Напряжение: общая гармоника, 1~50th +/-0.1%(r)
Ток: общая гармоника, 1~50th +/-0.05A
Испытание мощности Фактическая мощность: 0.05~700kW индикация +/-50W
Фиксируемая мощность: 0.05~700kVA индикация+/-50VA
Реактивная мощность: 0.05~700kVAR индикация+/-50VAR
Коэффициент мощности: 0.00~1.00 индикация+/-0.05
Активная энергия: 0.01~10000kWh индикация+/-0.05kWh
Кажущаяся энергия: 0.01~10000kVAh индикация+/-0.1kVAh
Реактивная энергия: 0.01~10000kVARh индикация+/-0.1kVARh
Среднее значение коэффициента мощности: 0.00~1.00 индикация+/-0.005
3-фазный дисбаланс Основное напряжение: 10~700V (true rms) +/-0.5%
Основной ток: 0.5~1000A (регулируемый rms) +/-0.5%
Основная частотность: 40~70Hz +/-0.01Hz
Сдвиг фазы: 0~360° +/-0.3°
Дисбаланс: 0.0%~100% +/-0.2%
Запись данных 3P напряжение, 3P ток, нулевой ток, напряжение гармоники (THD и 1~25), гармоника тока (THD и 1~25 гармоники), дисбаланс, активная мощность, кажущая мощность, реактивная мощность, фактическая мощность, вспышка и колебания и т.д. Промежуток времени: 3s~30min, регулируемый; Продолжительность времени: < 960 часов
Падение (нагрузка)/Подъем Падение и подъем напряжения, мгновенное прерывание Максимальная возможность записи 40 раз
Колебания Колебания напряжения 0.1%~10.0% ≤ +/-5%
Вспышка Короткое время и длительное время вспышки Короткое время ≤ +/-5%
Цифровой осциллограф Переходной сигнал 3P напряжения, 3P ток, нулевое напряжение и нулевой ток. Максимальная частота: 200KHz Минимальная частота: 100Hz
