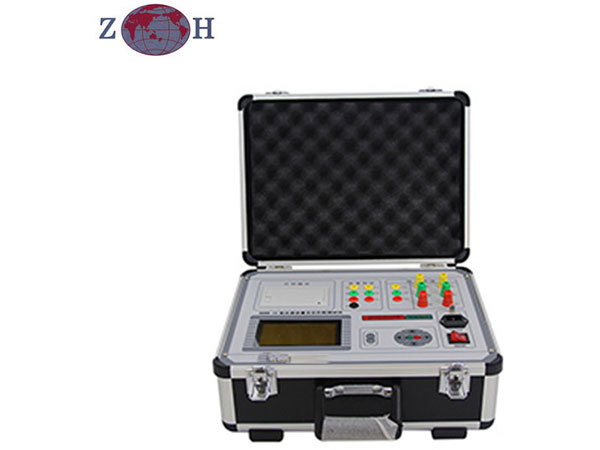

Испытательная установка измерительного трансформатора

Испытательная установка измерительного трансформатора, автоматический микропроцессор, основанный на установке комплексного испытания. Выполняет испытания трансформатора тока и потенциального трансформатора, как возбуждение, коэффициент, обмотки полярности, коэффициент и фазовая погрешность и т.д.
Автоматический подъем и снижение возбуждения испытательного напряжения без вмешательства оператора, с более чем 1200VAC имеющего испытательного напряжения; свободное совершение испытаний трансформатора большого тока.

Основная характеристика - Испытательная установка измерительного трансформатора
1) Полностью автоматизированная установка, без каких-либо параметров.
2) CT и PT, более 20 единиц испытания.
3) Вход 220V AC, высокая безопасность выхода.
4) Портативная установка, легкий вес 16Kg.
5) Встроенный большой термопринтер.
6) Испытательная установка измерительного трансформатора с картой памяти, более чем 1000 единиц тестовых данных.
7) USB компьютерный интерфейс.
8) Большой дисплей LCD, отображение меню, мышка.

Компоненты - Испытательная установка измерительного трансформатора
1. Вольтамперная характеристика CT и PT
2. Коэффициент CT и PT
3. Ошибка преобразования CT и PT (без вспомогательного оборудования)
4. Фазовая погрешность CT и PT (без вспомогательного оборудования)
5. Полярность CT и PT
6. Возбуждение тока в точке изменения/напряжения CT и PT
7. 10% кривая погрешностей CT
8. Испытание вторичной обмотки CT
9. AC выдерживает испытательное напряжение CT и PT
10. Измерение вторичной нагрузки CT и PT
11. Автоматическое размагничивание CT и PT

Основные технические параметры - Испытательная установка измерительного трансформатора

Параметры Спецификации
Входная мощность 220В переменного тока±10В, 50Гц/60Гц
Выходное напряжение 0-1200В/2500В (Макс. 15A)
Выходной ток 0-400A(5В)
Точность измерения вольт-амперных характеристик 0.05%
Общая потребляемая мощность 5кВт
Диапазон измерений трансформаторов тока 5A/5A-25000A/5A
Диапазон измерений трансформаторов напряжений 5ВA-500ВA
Вес 16кг
Размер 380×180×240мм

Подобная продукция

Код Отличительная характеристика Отличительные параметры
Мощность напряжения Мощность тока
HG-A Стандартные конфигурации, для CT и PT, ручное регулирование испытаний напряжения и тока 0-1000V 0-600A
HG-B Увеличение мощности напряжения и тока 0-2500V 0-1000A
HG-C Супер - высокая мощность напряжения 0-6000V 0-1000A
HG-D Сравнение допустимой погрешности коэффициента и фазовой погрешности объекта испытания HG-A 0-1000V 0-600A
HG-E Увеличение мощности в сравнении с HG-D 0-2500V 0-1000A
HG-F Добавление вторичного теста нагрузки испытания, повышение точности измерения 0.1класса 0-2500V 0-1000A
HG-G Полностью автоматический, не нуждается в регулировании испытаний напряжения и тока, точность 0.05 уровня 0-1200V 0-400A
