Анализатор цепи сверхвысокого напряжения (EHV)

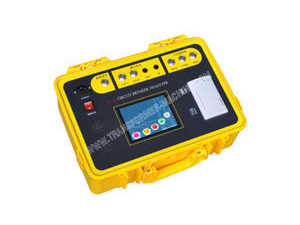

Анализатор цепи сверхвысокого напряжения (EHV) KC-6A, отдельная установка; имеет микропроцессорное управление, шесть беспотенциальных контактов, анализирует выключение сверхвысокого напряжения, испытание контактного времени, хода, перемещения и т.д.

Тестовые задания - Анализатор цепи сверхвысокого напряжения (EHV)
1. Проверка программы: время, скорость и ход.
a) Время испытания.
1. Время смыкания/размыкания.
2. Синхронная фаза (разница во времени между контактами в одинаковых фазах)
3. Синхронизация между фазами.
4. Частота и время.
5. Кривая времени контакта смыкания/размыкания.
b) Скорость и ход тестирования.
1. Мгновенная скорость смыкания/размыкания, максимальная скорость и средняя величина скорости.
2. Расстояние размыкания, переход за установленную позицию, общий ход.
3. Кривая "время хода".
c) Измерение тока на включение/отключение катушки.
2. Тестирование повторного включения: вкл-выкл, вкл-выкл, вкл-выкл-вкл.
3. Низковольтное испытание: проверка или подтверждение выкл/выкл катушки напряжения действия.

Основная характеристика - Анализатор цепи сверхвысокого напряжения (EHV)
1. 640x480 цветной сенсорный экран LCD, высокая скорость встроенного термопринтера.
2. Встроенный микропроцессор, 4GB диск памяти.
3. Оснащен программным управлением, история данных, при сомнительных вопросах сравнения, чтения, отчета и печати; RS232 и USB компьютерный интерфейс.
4. Анализатор цепи сверхвысокого напряжения EHV, с комплексной разработкой мощности, без потребности вторичного источника, удобное использование в любом месте.
5. Осциллограф с функцией отображения волны тока и хода продолжительности кривой, определение переключения системных ошибок.
6. Оснащен датчиком угловой скорости, линейным датчиком или датчиком сопротивления скольжения, испытательная скорость всех видов выключателей. Анализатор цепи сверхвысокого напряжения (EHV) с функцией повторного испытания.
7. Противопомеховый кругооборот соответствует надежному использованию трансформаторной подстанции 500kV, обеспечивает безопасность, стабильность и точное испытание.
8. Поддержка низковольтных испытаний по эксплуатации механизма.
9. Соответствует требованиям механической характеристики и испытания напряжения действия на все SF6, вакуумные выключатели с низким содержанием смазки.
10. Семь каналов тестирования, продолжительностью синхронизации шести открытых контактов одновременно и один канал для измерения скорости.

Технические характеристики стандартного анализатора выключателя цепи EHV

Параметры Спецификации
Временной диапазон 10мс-15с
Временная разрешающая способность 0.1мс
Точность измерения времени 0.1% ±0.1мс
Мин. разница синхронности действий ±0.1мс
Диапазон измерения сопротивления при замыкании цепи 2000Ом
Точность измерения сопротивления при замыкании цепи ±2% ±0.5Ом
Диапазон измерения тока катушки 20A
Разрешение при измерении тока катушки 0.01A
Диапазон измерения скорости 20м/с
Разрешение при измерении скорости 0.01м/с
Точность измерения скорости ±1.0% ±0.05м/с
Диапазон измерения хода 6мм-400мм
Разрешение при измерении хода 0.1мм
Точность измерения хода ±1% ±0.1 мм)
Мощность 220В переменного тока ±10%, 50Гц ±1Гц
Рабочая выходная мощность 20-250В, 20A , регулируемая
Размер 410×310 ×240мм
Вес 10кг

Примечание: в соответствии с Вашими требованиями мы можем разработать и другие анализаторы выключателей цепи.
