Оборудование для формования алюминиевых ребер радиатора

Обратная связь

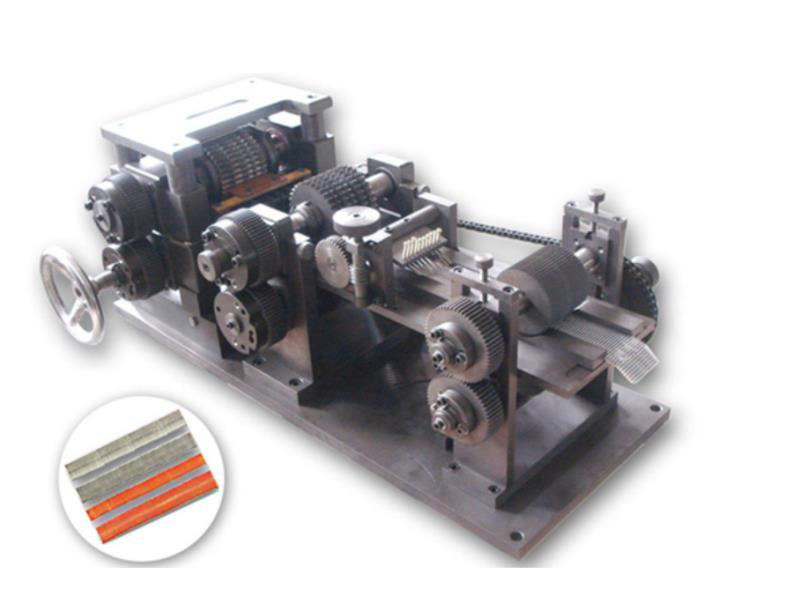

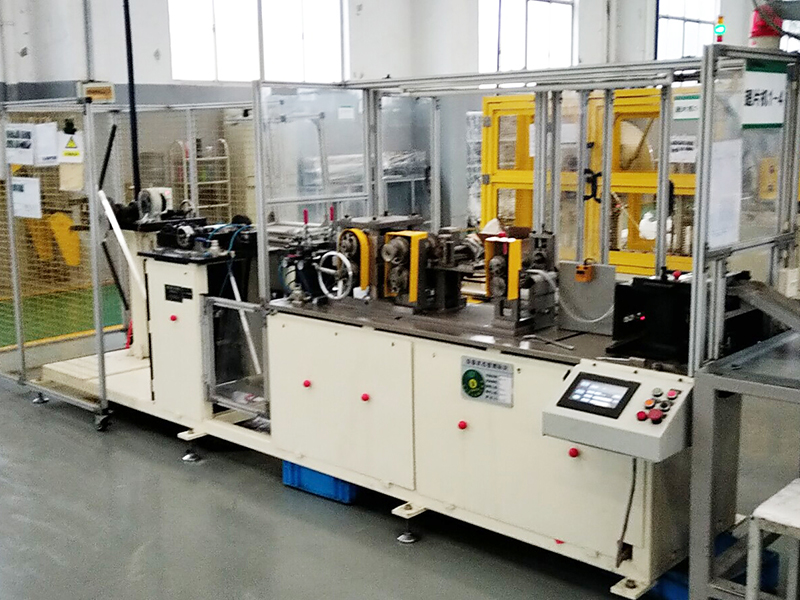

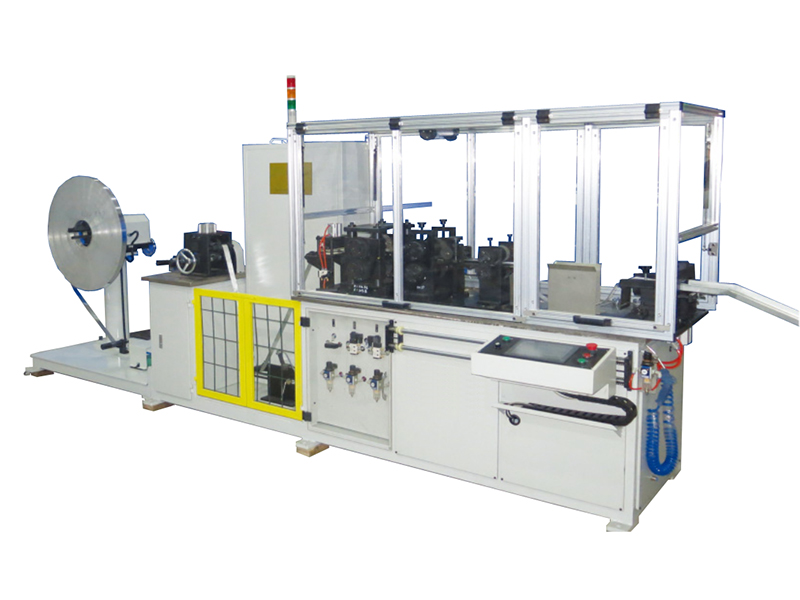

Описание машины для производства алюминиевых ребер радиатора

Машина для формования ребер специально разработана для непрерывного формования катушек из алюминиевой фольги в волнистые ребра радиатора.

Машина для формования ребер предлагает управление ПЛК, управление ЧМИ, автоматическую размотку, подачу, формование, волновую фиксацию и резку, просто и высокоэффективно.

Машина оснащена быстросменной конструкцией инструментов для прокатки различных плавников.

Технические характеристики машины для производства алюминиевых ребер радиатора
Наименование Показатели
Заготовка Фольга из алюминиевого сплава AA4343/AA3003/AA4343 или одинарная фольга
Толщина фольги 0.04~0.30 мм
Ребра радиатора (сердцевина) Высота ребра В зависимости от прокатного инструмента
Допуск по высоте +0.03 мм, - 0.01 мм
Равномерность высоты ребра Менее 0.05 мм
Толщина ребра 8~200 мм
Шаг ребра 1.6~5.0 мм
Допуск шага ребра +/-0.10 мм
Мощность машины Скорость подачи фольги 0-120 м/мин
Скорость вращения ребра 1000-4000 гофр в минуту
Скорость резки Макс. 60 раз в минуту
Точность резки +/- 0 гофр (поверх гофра)
Оснастка Материал Кованая быстрорежущая сталь (W6)
Срок службы 250 миллионов гофров (для ламинированной фольги); 350 миллионов гофров (для чистой фольги)
Общая мощность двигателя 5 кВт
Источник сжатого воздуха 0.6 мПа
Габариты машины Около 6000 x 1500 x 2000 мм
Вес машины Около 2000 кг

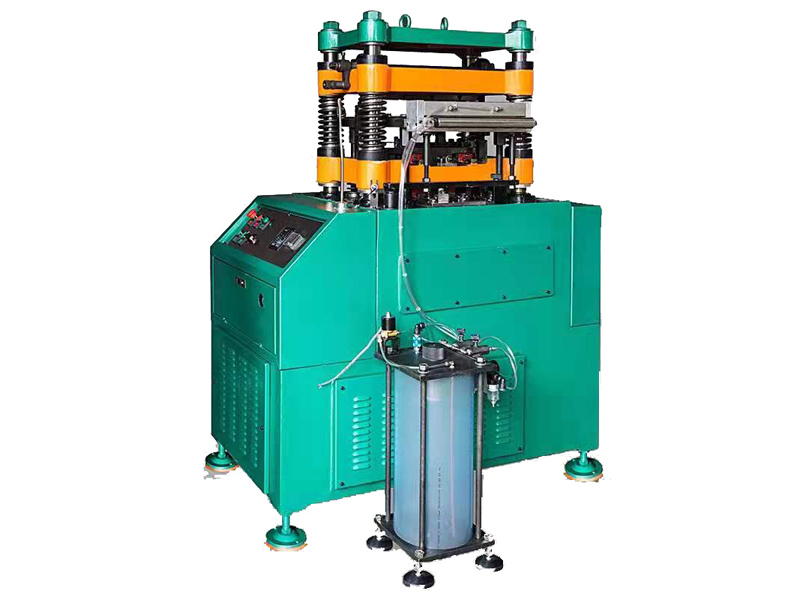

Штамповочный станок для рёбер радиатора из листового металла/прутков

В пластинчато-стержневых радиаторах и теплообменниках алюминиевое ребро не прокатывается, а перфорируется. Этот пресс специально предназначен для изготовления алюминиевых ребер перфорированного типа.

Машина оснащена различными видами штампов, может производить различные виды алюминиевых ребер для алюминиевых радиаторов, масляных радиаторов и других теплообменников.

Формы сердцевин:
  • Трубчато-ленточная сердцевина
  • Смещенная под углом сердцевина
  • Сердцевина в форме параллельных жалюзи
  • Перфорированная сердцевина
  • Сердцевина с большим шагом
  • Слепая лопастная сердцевина (с жалюзи)
Компоненты штамповочного станка для ребер радиатора из листового металла/прутков

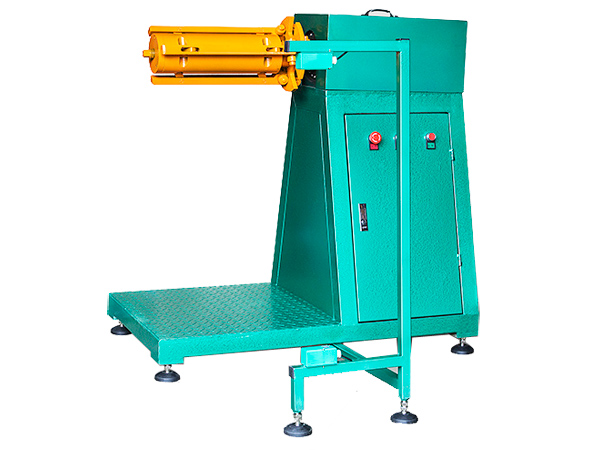

  • Разматыватель рулонной алюминиевой ленты: оснащён механизмом расширения, активной размоткой и вместимостью до 1000 кг.

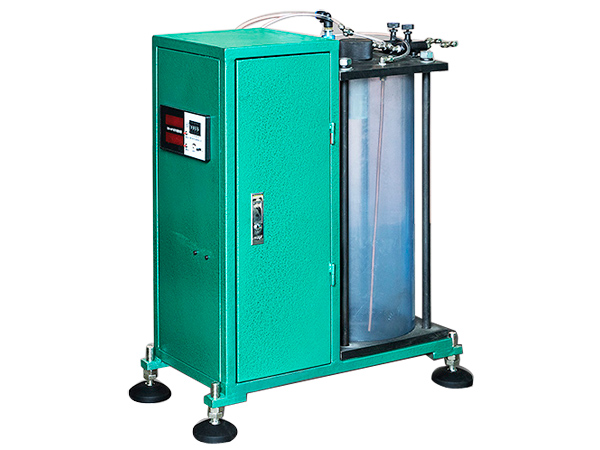

  • Устройство нанесения масла: связано с резервуаром для масла, используется для нанесения смазочного масла на алюминиевые ребра охлаждения.
  • Автоматический прецизионный станок для формовки рёбер охлаждения

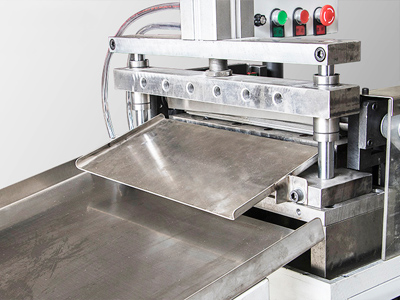

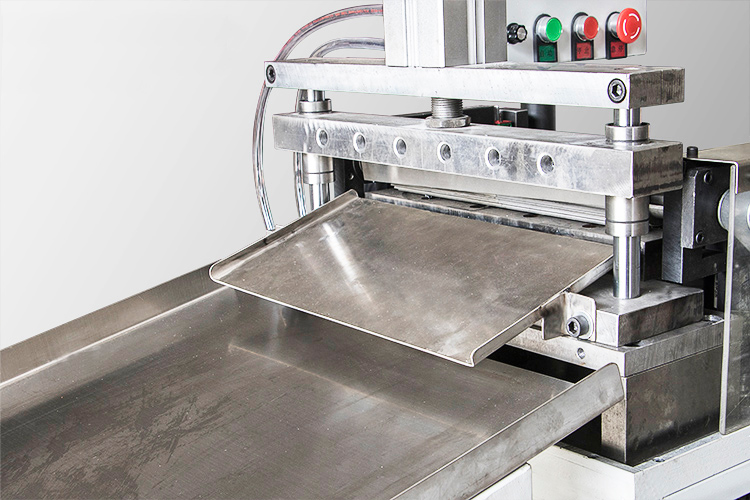

  • Счётно-резательное устройство с сервоприводом: ЧМИ-дисплей, предустановка размеров и автоматическая резка.
  • Стол для сбора готовых алюминиевых рёбер охлаждения: изготовлен из алюминиевого сплава, оснащён стальной рамой.
  • Система электроуправления: интегрирована в станок для формовки рёбер охлаждения.
Основные технические характеристики пресса для штамповки ребер
Наименование Данные
Данные по алюминиевому ребру
Применимая толщина алюминиевой фольги Макс. 0,35 мм
Макс. ширина алюминиевых ребер 300 мм
Макс. высота алюминиевого ребра 12 мм
Мин. высота алюминиевого ребра 1 мм
Точность высоты пробитого ребра +0,03 / -0 мм
Данные вырубного пресса
Скорость пробивки 80~180 ударов/мин
Мощность двигателя 5,5 кВт
Уровень шума Макс. 80 дБ
Размер машины Около 1320 x 800 x 1550мм
Вес машины Около 1600 кг
Данные сервофрезы
Скорость резки 0~60 раз /мин
Высота резки Макс. 12 мм
Точность резки +/-0,1 мм
Сжатый воздух 0,5 МПа
Размер машины Около 1200 x 700 x 1300мм
Вес машины Около 125 кг
Данные разматывателя фольги
Применимый рулон фольги (внешний диаметр / внутренний диаметр) 1200 мм / 470~510 мм
Применяемая ширина рулона фольги 300 мм
Размер машины Около 2100 x 700 x 1100мм
Вес машины Около 750 кг
Данные желоба для подачи масла
Размеры Около 400 x 60 x 30мм
Вес Около 125 кг
