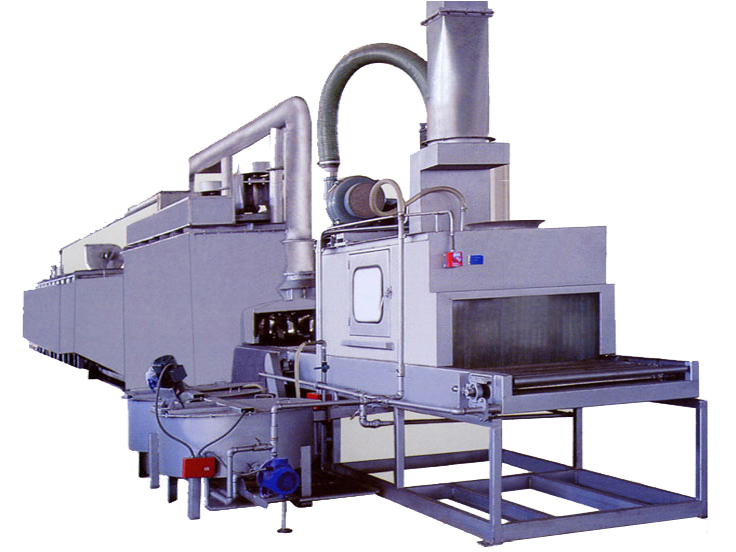

Печь для пайки непрерывного действия с азотной защитой

Описание печи для пайки непрерывного действия с азотной защитой

Печь для пайки непрерывного действия с азотной связью предназначена для пайки алюминиевых сердечников теплообменников с использованием некоррозионного флюса (Nocolok Flux) под защитой азотного газа.

Дизайн оборудования является передовым, современным, проверенным.

Производственный процесс: загрузка заготовки → распыление флюса → сушка → прохождение передней завесы (с азотом) → пайка (с азотом) → удаление шлака (предварительный нагрев азотом) → прохождение камеры статического охлаждения → прохождение задней завесы (с азотом) → прохождение камеры принудительного воздушного охлаждения → ручное снятие сердечников с ленты.

Основные компоненты печи для пайки непрерывного действия с азотной защитой

Система оборудования в основном состоит из четырех секций: мекции для распыления флюса круглой конструкции, сушильной печи, печи для пайки и системы управления.

• Секция обезжиривания или отдельная моечная машина
• Секция непрерывного распыления флюса (включая смешивание и подачу флюса)
• Сушильная печь и ее приводной блок
• Передняя завеса участка пайки
• Секция пайки и ее приводной блок
• Секция шлакоудаления
• Статическая холодильная камера
• Задняя завеса участка пайки
• Принудительная холодильная камера
• Электрическая система управления
• Устройство подачи воды и азота

Технические характеристики печи для пайки непрерывного действия с азотной защитой
